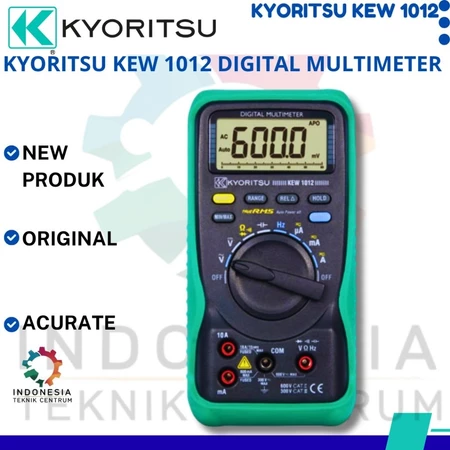

Digital Multimeter Kyoritsu KEW 1012 True RMS alat ukur tegangan arus resistansi dan frekuensi

Kyoritsu KEW 1012 Digital Multimeter True RMS

Rp1

True RMS can measure and indicate distorted waveforms

6040 counts with Bar Graph display

MIN/MAX function enables to record min & max value

REL(relative value) function to indicate the measurement variation

Categories: , Tags: , , , , , , , , , , , , , , , , , , , , , , , , Brand:

Deskripsi Produk

Digital Multimeter Kyoritsu KEW 1012 adalah alat ukur listrik digital yang dirancang untuk membantu pengukuran berbagai parameter kelistrikan secara praktis dan akurat sesuai spesifikasi alat. Multimeter ini dapat digunakan untuk mendukung pekerjaan teknisi listrik, teknisi elektronik, bagian maintenance industri, serta kegiatan pemeriksaan dan pemeliharaan instalasi listrik.

Dengan tampilan digital yang mudah dibaca, Kyoritsu KEW 1012 membantu pengguna memperoleh hasil pengukuran dengan lebih jelas dibandingkan penggunaan alat ukur analog. Alat ini cocok untuk pemeriksaan komponen elektronik, pengecekan rangkaian listrik, serta pengujian dasar pada berbagai perangkat kelistrikan.

Digital multimeter merupakan alat penting dalam pekerjaan instalasi, perbaikan, dan troubleshooting karena dapat membantu mengidentifikasi kondisi tegangan, arus, maupun hambatan listrik sesuai fungsi pengukuran yang tersedia.

2. Fungsi Digital Multimeter Kyoritsu KEW 1012

Berikut beberapa fungsi utama multimeter digital ini berdasarkan jenis pengukuran yang didukung oleh model alat:

  • Pengukuran tegangan AC dan DC: membantu memeriksa tegangan pada rangkaian listrik dan perangkat elektronik.

  • Pengukuran arus listrik: digunakan untuk memeriksa besaran arus pada rangkaian sesuai batas ukur alat.

  • Pengukuran resistansi (Ω): membantu mengukur hambatan resistor dan komponen listrik lainnya.

  • Pemeriksaan kontinuitas: membantu mengetahui apakah jalur penghantar atau rangkaian memiliki sambungan listrik yang berkesinambungan.

  • Pengujian dioda: berguna untuk pemeriksaan dasar dioda dan komponen semikonduktor yang kompatibel.

Ketersediaan setiap fungsi dan rentang pengukuran perlu disesuaikan dengan spesifikasi resmi Kyoritsu KEW 1012.

3. Kelebihan Kyoritsu KEW 1012

True RMS untuk pengukuran AC

Teknologi True RMS membantu memperoleh hasil pengukuran tegangan dan arus AC pada bentuk gelombang terdistorsi dengan lebih representatif dibandingkan metode rata-rata yang dikalibrasi untuk gelombang sinus.

Layar digital 6.040 counts

Dilengkapi tampilan digital dan bar graph untuk membantu pengguna membaca nilai hasil pengukuran serta memantau perubahan sinyal.

Fitur MIN/MAX dan REL

MIN/MAX membantu mencatat nilai minimum dan maksimum, sedangkan REL (relative value) memudahkan pengamatan perubahan nilai terhadap referensi pengukuran.

Pengukuran multifungsi

Mendukung pengukuran tegangan AC/DC, arus AC/DC, resistansi, kontinuitas, dioda, kapasitansi, frekuensi, dan duty cycle.

Perlindungan dan efisiensi penggunaan

Memiliki perlindungan arus menggunakan sekering, pemilihan rentang otomatis maupun manual, serta fitur mati otomatis setelah sekitar 15 menit untuk membantu menghemat baterai.

4. Spesifikasi Teknis

Parameter Spesifikasi Kyoritsu KEW 1012
Jenis alat Digital Multimeter
Pengukuran tegangan DC 600 mV hingga 600 V
Pengukuran tegangan AC 6 V hingga 600 V
Pengukuran arus DC 600 µA hingga 10 A
Pengukuran arus AC 600 µA hingga 10 A
Resistansi 600 Ω hingga 60 MΩ
Kontinuitas Buzzer, rentang hingga 600 Ω
Pengujian dioda Ya
Kapasitansi 40 nF hingga 4.000 µF
Frekuensi Hingga 10 MHz
Duty cycle 0,1–99,9%
Tampilan 6.040 counts dengan bar graph
Teknologi pengukuran AC True RMS
Catu daya 2 baterai R6/AA 1,5 V
Auto power-off Sekitar 15 menit
Dimensi 161 × 82 × 50 mm
Berat Sekitar 280–290 gram, bergantung pada metode perhitungan
Kategori keselamatan CAT III 300 V / CAT II 600 V
Standar IEC 61010-1, IEC 61010-031, IEC 61326

5. Cara Menggunakan Kyoritsu KEW 1012

  1. Periksa kondisi alat. Pastikan bodi, kabel probe, dan ujung pengukuran tidak rusak.

  2. Pasang kabel probe. Hubungkan kabel hitam ke terminal COM dan kabel merah ke terminal yang sesuai dengan fungsi pengukuran.

  3. Pilih fungsi pengukuran. Putar selektor ke pengukuran tegangan, arus, resistansi, kapasitansi, frekuensi, atau fungsi lain yang dibutuhkan.

  4. Lakukan pengukuran. Tempelkan probe pada titik ukur yang sesuai. Untuk pengukuran arus, multimeter harus dipasang secara seri dengan rangkaian dan terminal arus yang benar.

  5. Baca hasil pengukuran. Perhatikan angka pada layar beserta satuan yang ditampilkan.

  6. Selesaikan pengukuran. Lepaskan probe dengan aman dan matikan alat setelah selesai digunakan.

Peringatan keselamatan: Jangan mengukur resistansi, kontinuitas, dioda, atau kapasitansi pada rangkaian yang masih bertegangan. Untuk pengukuran arus, jangan pernah menghubungkan multimeter dalam mode arus langsung melintang pada sumber tegangan. Patuhi batas ukur dan kategori keselamatan alat.

6. Aplikasi dan Penggunaan

Digital Multimeter Kyoritsu KEW 1012 dapat dimanfaatkan untuk:

  • Pemeriksaan instalasi dan panel listrik.

  • Pengecekan tegangan pada peralatan listrik dan elektronik.

  • Pemeliharaan mesin dan peralatan industri.

  • Pemeriksaan resistor, dioda, dan kapasitor.

  • Troubleshooting rangkaian elektronik.

  • Pemeriksaan kontinuitas kabel dan sambungan.

  • Pengukuran frekuensi dan duty cycle pada sinyal yang sesuai dengan spesifikasi alat.
