Deskripsi Produk Kyoritsu 3005A Insulation Tester 250V–1000V

1. Deskripsi Produk

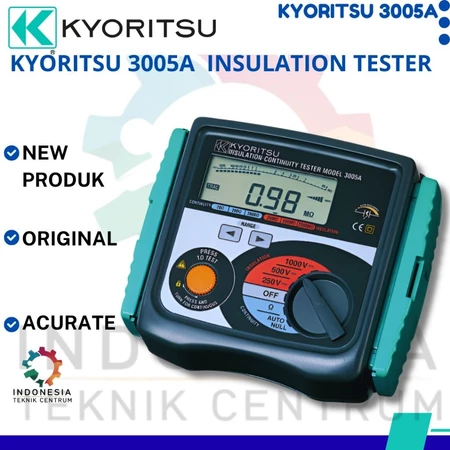

Kyoritsu 3005A Insulation Tester 250V–1000V adalah alat ukur listrik digital yang dirancang untuk menguji kualitas isolasi kabel, instalasi listrik, motor, transformator, dan berbagai peralatan listrik. Alat ini membantu teknisi mengetahui kondisi resistansi isolasi sehingga potensi kebocoran arus atau penurunan kualitas isolasi dapat dideteksi sebelum menimbulkan gangguan yang lebih serius.

Diproduksi oleh Kyoritsu, model 3005A memiliki tiga pilihan tegangan pengujian, yaitu 250V, 500V, dan 1000V DC. Alat ini juga dilengkapi fungsi pengukuran kontinuitas untuk memeriksa sambungan listrik dan indikasi tegangan AC eksternal hingga 600V AC.

2. Kelebihan Kyoritsu 3005A

Referensi fitur dan spesifikasi: situs resmi Kyoritsu.

3. Fungsi Kyoritsu 3005A

Kyoritsu 3005A memiliki tiga fungsi pengukuran utama.

• Insulation Resistance Test: mengukur resistansi isolasi kabel, motor listrik, transformator, panel distribusi, dan peralatan listrik lainnya.

• Continuity Test: memeriksa kesinambungan penghantar, sambungan kabel, dan jalur konduktif untuk membantu menemukan sambungan yang terputus atau memiliki resistansi tidak normal.

• AC Voltage Indication: menunjukkan tegangan AC eksternal pada rentang 0–600V AC untuk membantu teknisi mengenali keberadaan tegangan sebelum melakukan pemeriksaan lebih lanjut.

Hasil pengukuran resistansi isolasi dapat digunakan sebagai bahan evaluasi kondisi isolasi dan perencanaan perawatan preventif. Namun, kelayakan peralatan harus ditentukan berdasarkan standar, batas resistansi minimum, dan prosedur pengujian yang sesuai dengan jenis peralatannya.

4. Spesifikasi Teknis

Catatan: Rentang pengukuran dan akurasi bergantung pada fungsi serta rentang yang dipilih. Gunakan petunjuk penggunaan resmi untuk memahami prosedur dan batas keselamatan alat.

5. Cara Menggunakan Kyoritsu 3005A

1. Persiapan alat dan objek pengujian. Pastikan alat, kabel uji, dan probe dalam kondisi baik. Identifikasi peralatan yang akan diperiksa.

2. Pastikan rangkaian aman. Putuskan sumber listrik dan pastikan objek yang akan diuji tidak bertegangan. Lepaskan atau isolasi komponen elektronik sensitif sesuai prosedur pabrikan.

3. Pilih fungsi dan tegangan pengujian. Pilih mode resistansi isolasi dan tegangan 250V, 500V, atau 1000V sesuai standar serta ketentuan peralatan yang diuji.

4. Hubungkan kabel pengujian. Pasang kabel uji pada titik pengukuran yang ditentukan, misalnya antara penghantar dan ground atau antara dua penghantar yang akan diperiksa.

5. Lakukan pengukuran. Aktifkan pengujian sesuai petunjuk penggunaan alat, kemudian amati hasil resistansi isolasi pada layar.

6. Evaluasi hasil. Bandingkan hasil dengan standar atau nilai minimum yang berlaku untuk peralatan tersebut. Jangan menggunakan satu batas nilai untuk semua jenis instalasi.

7. Selesaikan pengujian dengan aman. Lepaskan tombol pengujian dan tunggu proses pelepasan muatan otomatis. Pastikan objek sudah tidak menyimpan tegangan berbahaya sebelum menyentuh atau melepaskan kabel uji.

Untuk pengujian kontinuitas, pilih fungsi yang sesuai dan pastikan rangkaian dalam kondisi tidak bertegangan. Gunakan fitur Auto Null jika diperlukan untuk mengompensasi resistansi kabel uji.

Peringatan keselamatan: Pengujian isolasi menghasilkan tegangan DC tinggi. Jangan melakukan pengujian resistansi isolasi pada rangkaian yang masih terhubung ke sumber listrik. Penggunaan harus dilakukan oleh personel yang memahami prosedur keselamatan listrik.

6. Aplikasi dan Penggunaan

Kyoritsu 3005A dapat digunakan dalam berbagai pekerjaan pemeriksaan dan pemeliharaan, antara lain:

• Instalasi listrik gedung, rumah, dan fasilitas komersial.

• Pemeriksaan isolasi kabel daya dan kabel instalasi.

• Perawatan motor listrik dan transformator.

• Pemeriksaan panel distribusi dan jalur penghantar.

• Pemeliharaan mesin produksi dan peralatan industri.

• Pemeriksaan kontinuitas sambungan listrik.

• Inspeksi berkala oleh teknisi listrik dan tim maintenance.
