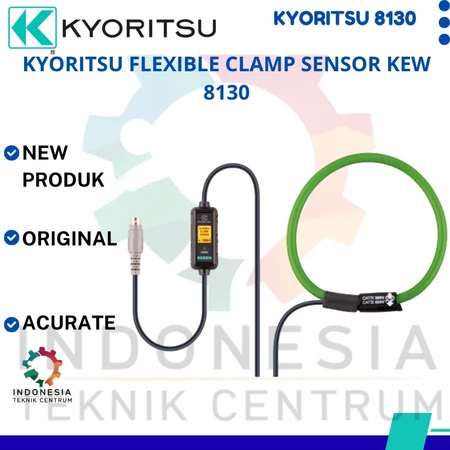

Kyoritsu KEW 8130 Flexible Clamp Sensor untuk pengukuran arus AC hingga 1000A dengan diameter konduktor maksimum 110 mm

Kyoritsu KEW 8130 Flexible Clamp Sensor AC 1000A

Rp1

Can measure AC current up to 1000A

Flexible and light weight by the air core coil used at the sensor part

Designed to meet the international safety standard IEC 61010-1 CAT IV 300V, CAT III 600V

Categories: , Tags: , , , , , , , , , , , , , , , , , , , Brand:

1. Deskripsi Produk

Kyoritsu Flexible Clamp Sensor KEW 8130 merupakan sensor arus fleksibel yang dirancang untuk membantu pengukuran arus listrik pada konduktor atau kabel tanpa perlu memutus rangkaian listrik. Dengan desain sensor fleksibel, alat ini memudahkan pengukuran pada kabel yang berada di ruang terbatas, panel listrik yang padat, serta instalasi yang sulit dijangkau menggunakan tang ampere konvensional.

Sensor ini cocok digunakan untuk kebutuhan pemeriksaan instalasi listrik, pemeliharaan peralatan industri, inspeksi panel distribusi, dan pekerjaan teknisi listrik. Bentuk sensor yang fleksibel membantu pengguna melingkarkan sensor pada konduktor sehingga proses pengukuran menjadi lebih praktis.

KEW 8130 merupakan aksesori sensor arus yang penggunaannya perlu disesuaikan dengan alat ukur atau perangkat analisis listrik yang kompatibel. Sebelum digunakan, pastikan rentang pengukuran, konektor, dan spesifikasi sensor sesuai dengan perangkat utama.

2. Kelebihan Kyoritsu KEW 8130

  • Sensor fleksibel: Memudahkan pemasangan pada kabel atau konduktor yang sulit dijangkau.

  • Pengukuran tanpa memutus kabel: Membantu pemeriksaan arus listrik tanpa harus memutus rangkaian, sesuai prosedur penggunaan yang benar.

  • Praktis untuk panel listrik: Mempermudah pekerjaan pengukuran di area dengan ruang pemasangan terbatas.

  • Mendukung pemeliharaan instalasi: Membantu teknisi melakukan pemeriksaan kondisi arus pada sistem kelistrikan.

  • Mendukung pekerjaan industri: Dapat digunakan dalam kegiatan inspeksi dan pemeliharaan peralatan listrik dengan perangkat yang kompatibel.

  • Fleksibel dalam pemasangan: Desain sensor membantu menjangkau posisi konduktor yang tidak mudah diakses oleh sensor berbentuk rahang kaku.

3. Fungsi dan Kegunaan

Kyoritsu Flexible Clamp Sensor KEW 8130 memiliki fungsi utama sebagai sensor untuk pengukuran arus listrik pada konduktor. Beberapa kegunaannya meliputi:

  1. Pengukuran arus listrik: Membantu mendeteksi atau mengukur arus pada kabel sesuai kemampuan perangkat utama yang digunakan.

  2. Pemeriksaan panel listrik: Memudahkan teknisi melakukan pengukuran pada panel distribusi dan instalasi listrik.

  3. Pemeliharaan mesin industri: Mendukung pemeriksaan arus pada sistem kelistrikan mesin dan peralatan industri.

  4. Inspeksi instalasi listrik: Membantu proses pemeriksaan rutin untuk pemeliharaan sistem kelistrikan.

  5. Pengukuran di ruang terbatas: Memudahkan pemasangan sensor pada konduktor yang sulit dijangkau dengan clamp meter konvensional.

4. Spesifikasi Kyoritsu Flexible Clamp Sensor KEW 8130

Spesifikasi Keterangan
Merek Kyoritsu
Model KEW 8130
Jenis produk Flexible Clamp Sensor
Fungsi utama Sensor pengukuran arus AC
Arus terukur AC hingga 1.000 A
Rentang pengukuran 0–1.000 A RMS AC
Diameter konduktor maksimum Ø 110 mm
Tegangan keluaran 500 mV AC / 1.000 A
Sensitivitas keluaran 0,5 mV/A
Akurasi ±0,8% pembacaan ±0,2 mV (45–65 Hz)
Panjang kabel Sekitar 3 meter
Konektor keluaran MINI DIN 6 PIN
Impedansi keluaran Maks. 100 Ω
Berat Sekitar 180 gram
Suhu pengoperasian -10 hingga 50°C
Standar keselamatan CAT IV 300 V / CAT III 600 V
Model kompatibel KEW 5010, 5020, 5050, 6300, 6305, 6310, dan 6315, dengan memperhatikan daftar kompatibilitas

Catatan: Spesifikasi dirangkum berdasarkan informasi teknis model KEW 8130. Pastikan kompatibilitas perangkat utama sebelum pembelian.

5. Cara Menggunakan KEW 8130

  1. Periksa perangkat: Pastikan sensor kompatibel dengan alat ukur atau power quality analyzer yang digunakan.

  2. Hubungkan sensor: Sambungkan konektor MINI DIN 6 PIN ke terminal yang sesuai pada perangkat utama.

  3. Buka pengunci sensor: Lingkarkan sensor fleksibel pada satu konduktor yang akan diukur.

  4. Pastikan sensor terkunci: Periksa sambungan sensor agar terpasang dengan benar dan aman.

  5. Lakukan pengukuran: Ikuti petunjuk pengoperasian perangkat utama untuk membaca nilai arus AC.

  6. Selesaikan pengukuran: Lepaskan sensor sesuai prosedur keselamatan dan simpan kembali setelah digunakan.

Penting: Jangan melingkarkan sensor pada beberapa konduktor sekaligus jika tujuan pengukuran adalah mengetahui arus pada satu konduktor. Patuhi batas pengukuran dan prosedur keselamatan listrik yang berlaku.

6. Target Penggunaan Produk

Kyoritsu KEW 8130 cocok digunakan oleh:

  • Teknisi listrik dan teknisi pemeliharaan industri.

  • Perusahaan instalasi dan perawatan sistem kelistrikan.

  • Tim inspeksi panel distribusi listrik.

  • Teknisi audit energi dan pemantauan beban listrik.

  • Laboratorium pengujian dan pengukuran kelistrikan.

  • Industri manufaktur yang menggunakan perangkat analisis arus listrik.
