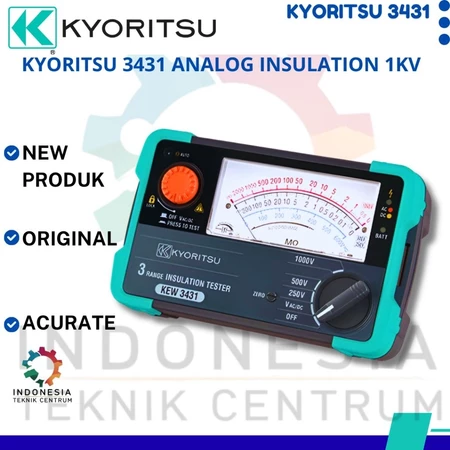

Kyoritsu KEW 3431 analog insulation tester 1000V alat ukur tahanan isolasi listrik

Kyoritsu 3431 Analog Insulation Tester 1kV

Rp1

Kyoritsu 3431 analog insulation 1kV

125/250/500/1000v 2000 megaohms

Categories: , Tags: , , , , , , , , , , , , , , , , , , , Brand:

1. Deskripsi Produk

Kyoritsu 3431 Analog Insulation Tester 1 kV adalah alat ukur yang digunakan untuk menguji tahanan isolasi pada instalasi listrik, kabel, motor listrik, transformator, dan berbagai peralatan listrik lainnya. Alat ini membantu teknisi mengetahui kondisi isolasi listrik serta mengidentifikasi potensi penurunan kualitas isolasi yang dapat menyebabkan kebocoran arus atau gangguan kelistrikan.

Diproduksi oleh Kyoritsu, alat ini menggunakan sistem tampilan analog berupa jarum penunjuk sehingga hasil pengukuran dapat dibaca langsung melalui skala pada panel meter. Dengan kemampuan pengujian hingga tegangan 1.000 V DC sesuai konfigurasi pengujiannya, alat ini dapat digunakan untuk pemeriksaan isolasi pada berbagai aplikasi pemeliharaan instalasi listrik.

Kyoritsu 3431 cocok digunakan oleh teknisi listrik, kontraktor elektrikal, teknisi pemeliharaan gedung, industri manufaktur, serta tenaga profesional yang membutuhkan alat pengujian tahanan isolasi untuk pemeriksaan dan perawatan peralatan listrik.

2. Fungsi dan Kegunaan Kyoritsu 3431

  • Pengukuran tahanan isolasi: Memeriksa nilai resistansi isolasi pada kabel dan instalasi listrik.

  • Pemeriksaan kabel listrik: Membantu mendeteksi indikasi kerusakan atau penurunan kualitas bahan isolasi.

  • Pengujian motor listrik: Memeriksa kondisi isolasi belitan motor sesuai prosedur pengujian.

  • Pemeriksaan transformator: Mendukung pemeliharaan dan evaluasi kondisi isolasi pada peralatan transformator.

  • Perawatan instalasi listrik: Membantu teknisi melakukan pemeriksaan berkala sebelum gangguan berkembang menjadi kerusakan yang lebih serius.

  • Pengujian peralatan listrik: Digunakan untuk memeriksa kondisi isolasi berbagai perangkat yang sesuai dengan rentang dan prosedur pengukuran alat.

Perlu diperhatikan bahwa pengujian tahanan isolasi berbeda dari pengukuran tegangan biasa. Alat ini memberikan tegangan uji DC pada objek yang diuji untuk mengevaluasi resistansi isolasinya.

3. Kelebihan Kyoritsu 3431

Tiga pilihan tegangan pengujian

Mendukung tegangan uji 250 V, 500 V, dan 1.000 V DC sehingga pengguna dapat memilih pengujian sesuai kebutuhan dan karakteristik objek yang diperiksa.

Tampilan analog yang mudah dibaca

Jarum penunjuk memudahkan pengguna mengamati nilai resistansi isolasi secara langsung pada skala meter.

Lampu penerangan otomatis

Dilengkapi penerangan skala dan lampu LED untuk membantu pengukuran di area minim cahaya. Sensor cahaya internal mengatur penyalaan lampu secara otomatis.

Peringatan adanya tegangan pada rangkaian

LED berkedip dan buzzer memberikan peringatan ketika tegangan terdeteksi pada rangkaian, sehingga membantu meningkatkan kewaspadaan operator.

Ringkas dan mudah dibawa

Dengan berat sekitar 430 gram, alat praktis dibawa untuk inspeksi lapangan maupun pemeliharaan instalasi listrik.

Pengukuran tegangan AC dan DC

Selain pengujian isolasi, alat juga mendukung pengukuran tegangan AC hingga 600 V pada frekuensi 45–65 Hz dan tegangan DC hingga 600 V.

Fitur dan spesifikasi berdasarkan informasi produk resmi Kyoritsu.

4. Spesifikasi Teknis

Parameter Spesifikasi
Merek Kyoritsu
Model KEW 3431
Jenis alat Analog Insulation Tester
Tegangan uji isolasi 250 V / 500 V / 1.000 V DC
Nilai skala maksimum efektif 200 MΩ untuk rentang 250/500 V; 2.000 MΩ untuk 1.000 V
Rentang ukur efektif utama 0,1–100 MΩ pada 250/500 V; 1–1.000 MΩ pada 1.000 V
Akurasi rentang utama ±5% dari nilai yang ditunjukkan
Akurasi rentang lainnya ±10% dari nilai yang ditunjukkan, di luar rentang utama, 0 dan ∞
Pengukuran tegangan AC 600 V (45–65 Hz) / DC 600 V
Akurasi pengukuran tegangan ±5% dari skala penuh
Kategori keselamatan CAT III 600 V
Sumber daya 4 baterai AA 1,5 V
Dimensi 97 × 156 × 46 mm
Berat Sekitar 430 gram

5. Cara Menggunakan Kyoritsu 3431

  1. Periksa kondisi alat. Pastikan bodi, kabel uji, probe, dan baterai dalam kondisi baik.

  2. Pastikan objek bebas tegangan. Matikan dan isolasi sumber listrik, lakukan prosedur lockout/tagout jika diperlukan, lalu verifikasi tidak ada tegangan sebelum pengujian isolasi.

  3. Pilih tegangan pengujian. Tentukan 250 V, 500 V, atau 1.000 V DC sesuai standar dan spesifikasi objek yang diuji.

  4. Hubungkan kabel uji. Pasang probe pada titik konduktor dan bagian yang diuji sesuai prosedur pengukuran.

  5. Lakukan pengujian. Aktifkan pengukuran menggunakan kontrol alat dan amati pergerakan jarum pada skala resistansi.

  6. Baca hasil pengukuran. Catat nilai tahanan isolasi dan bandingkan dengan standar penerimaan yang berlaku untuk peralatan tersebut.

  7. Selesaikan pengujian dengan aman. Lepaskan pengujian sesuai petunjuk manual dan pastikan muatan listrik yang tersimpan telah terbuang sebelum menyentuh objek uji.

Penting: Pengujian isolasi tidak boleh dilakukan pada rangkaian bertegangan. Lepaskan atau isolasi komponen elektronik sensitif sesuai prosedur pabrikan sebelum memberikan tegangan uji. Jangan menentukan kondisi baik atau buruk hanya berdasarkan satu nilai tanpa mempertimbangkan standar, jenis peralatan, suhu, dan kondisi pengujian.

6. Aplikasi Penggunaan

Kyoritsu KEW 3431 dapat digunakan untuk berbagai kebutuhan pemeriksaan kelistrikan, antara lain:

  • Instalasi listrik gedung, kantor, dan fasilitas komersial.

  • Kabel daya dan jaringan distribusi listrik.

  • Motor listrik dan peralatan elektromekanis.

  • Transformator dan panel distribusi.

  • Pemeliharaan peralatan listrik di pabrik.

  • Inspeksi berkala oleh teknisi listrik dan kontraktor elektrikal.
