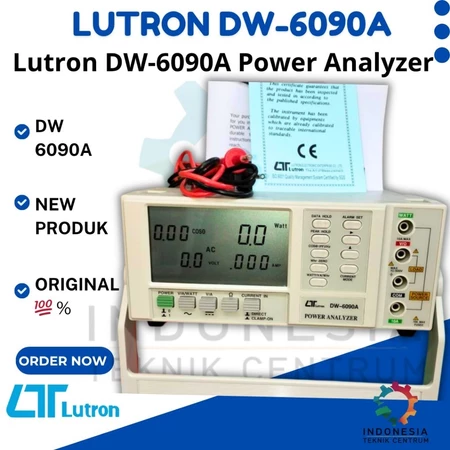

Lutron DW-6090A Power Analyzer – Alat Ukur Daya Listrik Multifungsi
Rp1
Lutron DW-6090A Power Analyzer 1 Phase Made in Taiwan Watt, VA, Power factor, ACV, ACA, DCV, DCA, VAr, Whr, ohms, true rms for Watt, ACV, ACA 0.1 Watt resolution for low power measurement OHMS Range Resolution Accuracy 9,999 ohm 1 ohm ( 1 % + 1d ) 19.99 K ohm 10 ohm Watt (AC, true power), current mode from direct input Range Resolution Accuracy 6,000 Watt 0.1 W ( lt; 1000W ) ( 1.5% + 5 d ) 1 W ( #39; 1000W ) Watt (AC, true power), current input cooperate with inductive probe or CT Range Resolution 0.1 to 999,9 Watt 0.1 Watt 9,999 Watt 1 Watt 99.99 KW 0.01 KW 999.9 KW 0.1 kW VA ( AC, Apparent Power ) current mode from direct input Range Resolution Accuracy 99.99 VA 0.01 VA ( 2 % + 2d ) 999.9 VA 0.1 VA 9,999 VA 1 VA POWER FACTOR current mode from direct input only Range Resolution Accuracy 0.01 to 1.00 0.01 ( 1.5% + 2 d ) Hz Range Resolution Accuracy 10.0 Hz to 99.9 Hz. 0.1 Hz ( 1 % + 1d ) 100 Hz to 999 Hz. 1 Hz AC VOLTAGE ( true rms ), DC VOLTAGE Range Resolution Accuracy 0.1 V to 299.9 V 0.1 V DCV : ( 1 % + 1d ) 300 V to 600 V 1 V ACV ( 1( 10 V ) : ( 1 % + 7d ) ACV ( 1( 11 V to 100 V ) : ( 1 % + 5d ) ACV ( O ( Others ) : ( 1 % + 1d ) AC CURRENT ( true rms ), DC CURRENT current mode from direct input Range Resolution Accuracy ACA 0.05 A to 1.999 A 1 mA (1%+3d) 2.00 A to 10.00 A 10 mA DCA 0.01 A to 10.00 A 10 mA (1%+1d) AC CURRENT ( true rms ), DC CURRENT current mode from inductive probe Range Resolution ACA lt; 2 A 0.01 A 2 A to 1000 A 0.1 A gt; 1000 A 1 A DCA 1000 A 1 A AC CURRENT current mode from CT ( current transformer ) Range Resolution CT 100/5A, 0.1 – 200.0 A 0.01 A, lt; 20 A 0.1 A, #39; 20 A CT 1000/5A, 1 – 2000 A 0.1 A, , lt; 20 A 1 A, #39; 200 A Standard Accessories ( Termasuk dalam alat ) * Test lead merah hitam * Instruction Manual * Battery AA (UM-3) 1,5 Volt , 6 Pcs * Certificate Calibration Optional produk ( Tidak termasuk) * DC Adaptor AP-9VA
Lutron DW-6090A Power Analyzer adalah alat ukur listrik tipe bench yang dirancang untuk melakukan pengukuran dan analisis berbagai parameter kelistrikan secara praktis dan akurat. Alat ini dapat mengukur Watt, VA (apparent power), Watt Hour (Whr), Power Factor (PF), AC Voltage, AC Current, DC Voltage, DC Current, frekuensi (Hz), dan resistansi (Ohm) dalam satu perangkat.
Dengan kemampuan True RMS untuk pengukuran AC voltage dan AC current serta resolusi hingga 0,1 W pada pengukuran di bawah 1.000 W, Lutron DW-6090A cocok digunakan untuk pengujian peralatan listrik, pengukuran konsumsi daya, pemeriksaan beban listrik, pengujian perangkat elektronik, hingga pengukuran beban berdaya rendah seperti lampu LED.
Kelebihan Lutron DW-6090A Power Analyzer
1. Multifungsi untuk Berbagai Parameter Listrik
Lutron DW-6090A tidak hanya berfungsi sebagai watt meter. Perangkat ini dapat mengukur Watt, VA, Whr, Power Factor, ACV, ACA, DCV, DCA, Hz, dan Ohm sehingga pengguna dapat melakukan berbagai pengujian kelistrikan menggunakan satu alat.
2. Mengukur True AC Power dan Apparent Power
Power Analyzer ini mampu mengukur true power (Watt) dan apparent power (VA). Informasi tersebut membantu pengguna dalam mengevaluasi penggunaan daya aktual dan karakteristik beban listrik.
3. True RMS untuk AC Voltage dan AC Current
Fitur True RMS membantu memberikan pembacaan AC voltage dan AC current yang lebih representatif pada pengukuran sinyal AC. Spesifikasi produk mencantumkan rentang pengukuran AC voltage hingga 600 V dan AC current direct input hingga 10 A.
4. Resolusi 0,1 Watt untuk Beban Rendah
Pada pengukuran daya di bawah 1.000 W, DW-6090A memiliki resolusi 0,1 W. Fitur ini sangat berguna untuk pengujian perangkat berdaya rendah, termasuk lampu LED dan perangkat elektronik dengan konsumsi listrik kecil.
5. Layar LCD Besar dan Multi-Display
Dilengkapi LCD berukuran sekitar 93 × 52 mm, perangkat dapat menampilkan beberapa parameter seperti Volt, Ampere, Watt, Power Factor, atau Hz sehingga pembacaan data lebih mudah dilakukan.
6. Mendukung Berbagai Metode Input Arus
Input arus dapat dilakukan melalui direct input, inductive clamp probe, atau Current Transformer (CT). Fleksibilitas ini memungkinkan alat digunakan untuk berbagai kebutuhan pengukuran sesuai metode pengujian.
7. Auto Range
Fitur auto range membantu alat menentukan rentang pengukuran secara otomatis sehingga pengguna tidak perlu selalu memilih range secara manual.
8. Peak Hold dan Data Hold
Fungsi Peak Hold dapat membantu menangkap nilai puncak, sedangkan Data Hold berguna untuk mempertahankan hasil pengukuran pada layar agar lebih mudah dicatat atau dibaca.
9. Alarm High/Low
DW-6090A menyediakan pengaturan alarm high dan low untuk pengukuran Watt dan VA. Fitur ini dapat membantu proses pemantauan ketika nilai pengukuran melewati batas yang ditentukan.
10. Dilengkapi RS-232
Interface RS-232 tersedia untuk kebutuhan output data dan integrasi dengan sistem pengolahan data yang kompatibel.
11. Desain Bench dengan Carrying Handle
Sebagai bench-type power analyzer, perangkat memiliki housing yang kokoh dan dilengkapi pegangan sehingga lebih mudah dipindahkan ketika digunakan di laboratorium, workshop, ruang pengujian, maupun area servis.
Fungsi Lutron DW-6090A Power Analyzer
Lutron DW-6090A dapat digunakan untuk:
- Mengukur konsumsi daya listrik dalam Watt.
- Mengukur apparent power (VA).
- Mengukur energi dalam Watt Hour (Whr).
- Mengukur Power Factor (PF).
- Mengukur tegangan AC dan DC.
- Mengukur arus AC dan DC.
- Mengukur frekuensi listrik dalam Hz.
- Mengukur resistansi dalam Ohm.
- Melakukan pengujian perangkat elektronik dan listrik.
- Menguji konsumsi daya peralatan berdaya rendah.
- Membantu pemeriksaan karakteristik beban listrik.
- Membantu proses troubleshooting kelistrikan.
- Melakukan pengujian lampu LED dan perangkat elektronik berdaya rendah.
Aplikasi Penggunaan
Lutron DW-6090A dapat dimanfaatkan dalam berbagai bidang, antara lain:
Laboratorium Elektronika
Untuk pengujian konsumsi daya, tegangan, arus, faktor daya, dan parameter listrik lainnya.
Workshop dan Teknisi Elektronik
Membantu proses diagnosis dan pemeriksaan performa peralatan listrik maupun elektronik.
Maintenance Peralatan Listrik
Dapat digunakan untuk memeriksa parameter kelistrikan pada berbagai perangkat dan beban.
Pengujian Lampu LED
Resolusi 0,1 W pada pengukuran di bawah 1.000 W mendukung pengujian perangkat dengan konsumsi daya rendah.
Energy Monitoring dan Pengujian Konsumsi Daya
Pengukuran Watt dan Watt Hour dapat membantu pengguna memperoleh informasi mengenai penggunaan energi pada perangkat yang diuji.
Spesifikasi Lutron DW-6090A
- Model: DW-6090A
- Tipe: Bench Type Power Analyzer
- Parameter: Watt, VA, Whr, Power Factor, ACV, ACA, DCV, DCA, Hz, Ohm
- Watt range direct input: hingga 6.000 W
- Resolusi Watt: 0,1 W untuk <1.000 W; 1 W untuk ≥1.000 W
- Power Factor: 0,01–1,00
- AC Voltage: hingga 600 V
- DC Voltage: hingga 600 V
- AC Current direct input: hingga 10 A
- DC Current direct input: hingga 10 A
- Frequency: 10–999 Hz
- Display: LCD besar 93 × 52 mm
- Input arus: Direct input, inductive probe, atau CT
- Fitur: Auto Range, Peak Hold, Data Hold, High/Low Alarm
- Data Output: RS-232
- Operating Temperature: 0–50 °C
- Operating Humidity: <80% RH
- Dimensi: sekitar 280 × 210 × 90 mm
- Berat: sekitar 1,6 kg
- Power Supply: baterai dan adaptor AC-DC sesuai spesifikasi
- Aksesori standar: test lead merah dan hitam serta instruction manual.
Kesimpulan
Lutron DW-6090A Power Analyzer merupakan alat ukur daya listrik multifungsi yang menggabungkan pengukuran Watt, VA, Watt Hour, Power Factor, AC/DC Voltage, AC/DC Current, Frequency, dan Resistance dalam satu perangkat. Dukungan True RMS, resolusi 0,1 W pada rentang daya rendah, layar LCD besar, auto range, peak/data hold, pilihan input arus, alarm high/low, serta interface RS-232 membuatnya sesuai untuk kebutuhan pengujian, maintenance, laboratorium, workshop, dan analisis konsumsi daya listrik.
