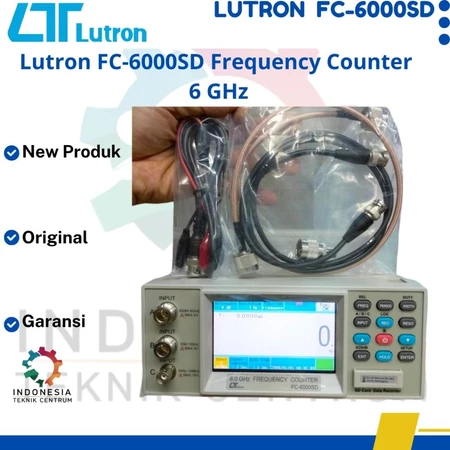

LUTRON FC-6000SD Frequency Counter 6 GHz alat ukur frekuensi digital

LUTRON FC-6000SD Frequency Counter 6 GHz | Alat Ukur Frekuensi

Rp1

LUTRON FC-6000SD Frequency Counter 6 GHz adalah alat ukur frekuensi digital yang dirancang untuk mengukur frekuensi sinyal secara akurat dengan kemampuan pengukuran hingga 6 GHz. Frequency counter ini cocok digunakan untuk kebutuhan pengujian, troubleshooting, inspeksi, laboratorium, teknisi elektronik, komunikasi, RF (Radio Frequency), maupun berbagai aplikasi pengukuran sinyal.

Dengan kemampuan pengukuran frekuensi berkecepatan tinggi, Lutron FC-6000SD membantu pengguna memperoleh hasil pengukuran dengan cepat dan mudah dibaca. Perangkat ini dapat menjadi solusi praktis bagi teknisi dan engineer yang membutuhkan frequency counter 6 GHz untuk pemeriksaan rangkaian elektronik dan perangkat yang menggunakan sinyal frekuensi tinggi.

Fungsi LUTRON FC-6000SD Frequency Counter 6 GHz

LUTRON FC-6000SD berfungsi sebagai alat penghitung frekuensi (frequency counter) untuk mengetahui nilai frekuensi dari suatu sinyal listrik atau elektronik.

Beberapa fungsi utamanya meliputi:

  • Mengukur frekuensi sinyal hingga rentang 6 GHz.
  • Membantu melakukan pengujian dan troubleshooting rangkaian elektronik.
  • Memeriksa frekuensi pada perangkat komunikasi dan sistem RF.
  • Mendukung proses pengujian peralatan elektronik dan instrumentasi.
  • Membantu teknisi memastikan frekuensi kerja suatu perangkat sesuai dengan kebutuhan atau spesifikasi pengujian.

Kelebihan dan Keunggulan

1. Kemampuan Pengukuran hingga 6 GHz
Salah satu keunggulan utama FC-6000SD adalah kemampuannya melakukan pengukuran frekuensi hingga 6 GHz, sehingga dapat digunakan untuk berbagai aplikasi pengukuran frekuensi tinggi.

2. Pengukuran Frekuensi Digital
Sebagai frequency counter digital, alat ini memberikan pembacaan nilai frekuensi yang mudah diamati melalui display sehingga memudahkan proses pengujian.

3. Cocok untuk Teknisi dan Engineer
Lutron FC-6000SD dapat digunakan dalam pekerjaan teknisi elektronik, maintenance, quality control, laboratorium, hingga kebutuhan engineering yang membutuhkan pengukuran frekuensi.

4. Mendukung Pengujian Sistem RF
Rentang frekuensi hingga 6 GHz membuat perangkat ini relevan untuk pengujian berbagai sistem yang bekerja dengan sinyal frekuensi tinggi, termasuk aplikasi RF dan komunikasi.

5. Mempermudah Troubleshooting
Pengukuran frekuensi dapat membantu pengguna menemukan ketidaksesuaian atau perubahan frekuensi pada rangkaian dan perangkat elektronik.

6. Praktis untuk Berbagai Kebutuhan Pengukuran
FC-6000SD dapat digunakan sebagai salah satu instrumen pendukung dalam kegiatan pengujian, inspeksi, maintenance, dan pengembangan perangkat elektronik.

Manfaat Penggunaan

Penggunaan LUTRON FC-6000SD Frequency Counter 6 GHz dapat membantu:

  • Mempercepat proses pemeriksaan frekuensi.
  • Mempermudah teknisi melakukan troubleshooting.
  • Mendukung pemeriksaan perangkat elektronik dan RF.
  • Membantu proses quality control dan maintenance.
  • Mengetahui nilai frekuensi aktual dari sinyal yang diuji.
  • Mendukung pekerjaan laboratorium dan engineering.

Aplikasi Produk

LUTRON FC-6000SD dapat dimanfaatkan untuk berbagai bidang, seperti:

  • Teknisi elektronik
  • Laboratorium elektronika
  • Engineering dan maintenance
  • Quality control
  • Perbaikan perangkat elektronik
  • Pengujian rangkaian RF
  • Sistem komunikasi
  • Workshop elektronik
  • Pendidikan dan praktikum elektronika
  • Pengembangan dan pengujian perangkat elektronik
Categories: , Tags: , , , , , , , , , , , , , , Brand:

LUTRON FC-6000SD Frequency Counter 6 GHz

Made in Taiwan

 TCXO (temperature compensated crystal oscillator) time base, high stability & accuracy.

 High sensitivity for the VHF & UHF frequency measurement, useful for the CB amateur.

 Wide measuring range up to 6.0 GHz.

 Used the exclusive Microprocessor IC offered the intelligent function: Frequency, Period, Clock

Width & Duty Multi resolution, Data hold, Relative measurement, Data record ( Max., Min.,

Average reading ).

 4.3 ” TFT LCD .

 0.1 Hz resolution for 10 MHz.

 LCD display for low power consumption & clear read-out even in bright ambient light condition.

 Power supply from battery or AC to DC 9V adapter.

 RS 232 PC serial interface.

Measurement

Frequency, Data hold, Relative, Memory (max., min., average ), Period, Clock Width & Duty

Range

6.0 GHz : 950 MHz to 6000 MHz (INPUT A)

1 GHz : 10 MHz to 1 GHz.(INPUT B)

10 MHz & Period : 10 Hz to 10 MHz(INPUT C)

Clock width & Duty : 10 Hz to 100 KHz(INPUT C)

Sensitivity (0 dB Function)

6 GHz : ≦30 mVrms (950 MHz to 6 GHz).

1 GHz : ≦30 mVrms (10 MHz to 1 GHz).

10 MHz & Period : ≦15 mV rms.( 10 Hz to 10 MHz )

Max. functional signal input ( Sensitivity

6 GHz

≦1 Vrms(950 MHz to 1.5 GHz)

≦4 Vrms(1.6 GHz to 6 GHz)

( Sensitivity set to -20 dB position )

1 GHz ≦4 V rms

10 MHz, Period , ≦15 Vrms

Clock width 3Vpp ~ 5 Vpp & Duty

Over input ( Max signal will not hurt the circuit ) :

6 GHz & 1 GHz range : 4 V rms

10 MHz & Period , clock width & duty range : Max 15 Vrms

Time base stability vs Temp: 1 PPM ( – 20 to 70 degree C )

Frequency Accuracy : +-( 2 PPM + 1 d )

Time base circuit : 20 MHz, TCX)

Input connector :

6 GHz range : N Coaxial Connector

1 GHz range : N coaxial connector

10 MHz & period range : BNC Connector

Accessories yang termasuk :

 Operation Manual

 Kartu Certificate Calibration

 PB-21 BNC to Alligator Cable connector

 BB-22 BNC to BNC Cable

 Batere AA (1,5V ) = 6 pcs

 Direct Probe with double N Coaxial Connector

 Coaxial Connector to BNC Connector adapter

Optional Accessories ( Tidak termasuk ) :

– SD memory Card

– USB-01 USB Cable

– Data Acquisition software SW-E816-32

– AP-9VA DC Adaptor
