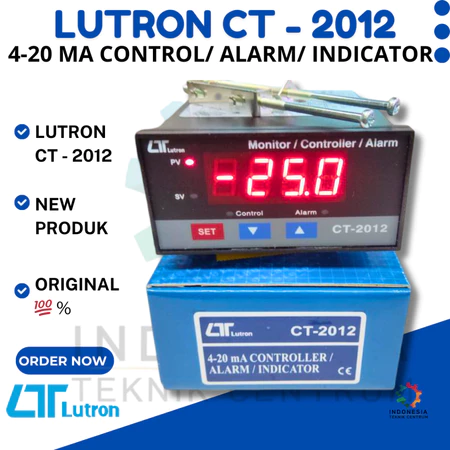

LUTRON CT-2012 4-20 mA Control Alarm Indicator | Indonesia Teknik Centrum
Rp1
LUTRON CT-2012 adalah perangkat 4-20 mA Control / Alarm / Indicator yang dirancang untuk membantu proses pemantauan, indikasi, dan pengendalian sinyal analog 4-20 mA pada berbagai aplikasi instrumentasi dan sistem kontrol industri. Alat ini dapat digunakan untuk memantau nilai sinyal dari transmitter atau sensor yang menggunakan output arus 4-20 mA.
Dengan fungsi sebagai controller, alarm, dan indicator, LUTRON CT-2012 dapat menjadi solusi praktis untuk aplikasi monitoring parameter proses yang membutuhkan pembacaan dan pengawasan sinyal analog secara kontinu.
Fungsi LUTRON CT-2012
LUTRON CT-2012 memiliki fungsi utama untuk:
- Membaca dan menampilkan sinyal analog 4-20 mA.
- Membantu melakukan monitoring sinyal transmitter secara kontinu.
- Digunakan sebagai 4-20 mA indicator untuk aplikasi instrumentasi.
- Mendukung fungsi control pada sistem yang menggunakan sinyal arus 4-20 mA.
- Membantu memberikan alarm ketika nilai sinyal mencapai batas yang telah ditentukan sesuai konfigurasi aplikasi.
- Digunakan sebagai bagian dari sistem monitoring dan kontrol pada berbagai proses industri.
Kelebihan LUTRON CT-2012
1. Mendukung Sinyal Standar 4-20 mA
LUTRON CT-2012 dirancang untuk aplikasi yang menggunakan standar sinyal arus 4-20 mA, yang banyak digunakan dalam sistem instrumentasi dan otomasi industri.
2. Fungsi 3-in-1
Perangkat ini menggabungkan fungsi Control, Alarm, dan Indicator, sehingga dapat membantu menyederhanakan kebutuhan monitoring dan pengendalian dalam satu perangkat.
3. Monitoring Sinyal Secara Praktis
Nilai sinyal dapat dipantau melalui indikator sehingga operator dapat mengetahui kondisi sinyal yang diterima dari perangkat instrumentasi.
4. Mendukung Sistem Alarm
Fungsi alarm dapat dimanfaatkan untuk membantu memberikan peringatan ketika kondisi sinyal berada di luar batas yang ditetapkan dalam aplikasi.
5. Cocok untuk Sistem Instrumentasi
LUTRON CT-2012 dapat digunakan pada berbagai kebutuhan yang melibatkan transmitter, sensor, panel kontrol, dan sistem monitoring proses berbasis sinyal 4-20 mA.
6. Membantu Proses Troubleshooting
Pemantauan sinyal 4-20 mA dapat membantu teknisi dalam melakukan pemeriksaan awal terhadap kondisi loop arus dan sistem instrumentasi.
Keunggulan LUTRON CT-2012
LUTRON CT-2012 4-20 mA Control / Alarm / Indicator menawarkan solusi praktis untuk kebutuhan monitoring dan pengendalian sinyal analog. Integrasi fungsi indikator, kontrol, dan alarm membuat perangkat ini relevan digunakan dalam berbagai sistem instrumentasi yang membutuhkan pemantauan nilai arus secara terus-menerus.
Perangkat ini dapat dimanfaatkan oleh teknisi instrumentasi, teknisi maintenance, engineer, teknisi kontrol, laboratorium, workshop, maupun pengguna industri yang bekerja dengan sistem sinyal 4-20 mA.
Aplikasi LUTRON CT-2012
Beberapa contoh penggunaan LUTRON CT-2012 antara lain:
- Sistem kontrol industri
- Panel instrumentasi
- Monitoring transmitter
- Sistem otomasi industri
- Monitoring proses produksi
- Sistem alarm proses
- Maintenance dan troubleshooting instrumentasi
- Workshop dan teknisi instrumentasi
- Sistem monitoring berbasis sinyal 4-20 mA
Mengapa Memilih LUTRON CT-2012?
LUTRON CT-2012 merupakan pilihan untuk kebutuhan 4-20 mA control, alarm, dan indication dalam sistem instrumentasi. Dengan satu perangkat yang mendukung beberapa fungsi, proses pemantauan sinyal analog dapat dilakukan secara lebih praktis dan terorganisir.
Untuk kebutuhan instalasi, konfigurasi, dan penggunaan, selalu sesuaikan dengan manual resmi serta spesifikasi teknis LUTRON CT-2012 agar perangkat digunakan sesuai karakteristik sistem.
Lutron CT-2012 4-20 mA Controller/Alarm/Indicator
Features
* Input : 4-20 mA DC, linear.
* User can default the desired display value between -1999 to 9999 ( decimal point can be selected to DP1, DP2, DP3 ) and all the preset data will be saved into the memory circuit permanently.
* According the 4 to 20 mA input signal, user can preset the desire display value between -1999 to 9999 ( decimal point can select to DP1, DP2, DP3 ). Until set the display value, all the data will save into the memory circuit permanently
* When CT-2012 cooperate LUTRON’s 4 to 20 mA transmitters ( or any other transmitters if it build 4 to 20 mA output signal ), whole system will become the high performance Controller/Alarm/Indicator for following measuring functions : Humidity, Light, pH, Dissolved Oxygen, Conductivity, Vibration, Pressure, Sound, Temperature, RPM, Hz, Load cell ( Weight, Force ), Potential ( Angle, Level ). ACV, ACA, DCV, DCA, WATT….
* Easy to adjust the function factors by push button on the front panel.
* Control output : 2 points ( COM, NO ).
* Alarm output : 2 points ( COM, NO ).
* Control Relay will make action when the reading value reach to control value.
* Hysteresis value setting for control and alarm function.
* Large red LED display, high brightness and easy to read.
* Microprocessor circuit ensures high accuracy and provides special functions and features.
* DC 12V power supply output.
* RS232/USB computer interface.
* Power : 90 ACV – 264 ACV, 50/60 Hz.
* Standard 96 X 48 mm DIN case.
* Optional data acquisition software.
Specification
Display :* 4 digits red LED, 14 mm ( 0.55 inch ) digit height
* 4 indicators : PV ( process value ) indicator SV ( set value ) indicator Control out indicator Alarm out indicator
* According the 4-20 mA input signal, user can preset the desire display value between -1999 to 9999 ( decimal point can select to DP1, DP2, DP3 ). Until set the display value, all the data will save into the memory circuit permanently
Input Signal :Linear, 4 to 20 mA
Circuit :Custom chip of microprocessor LSI circuit.
Sampling Time :Approx. 1 second.
Relay Output :Number 2 relays
Function :Relay 1 :High/Low control relay.
Relay 2 :High/Low alarm relay.
Max load :0.5 ACA/250 ACV, 0.5 DCA/24 DCV
Main Internal Function Selection :* Decimal point adjustment :DP1, DP2, DP3
* Low limit of range adjustment 4 mA = X X X X, min. value is -1999
* High limit of range adjustment 20 mA = X X X X, max. value is 9999
* Alarm value adjustment :High Alarm or Low alarm.
* Control value adjustmentHigh control or Low control.
* Control hysteresis value setting.
* Alarm hysteresis value setting.
* Filter value of display reading
* Offset adjustment.
* Gain adjustment.
* RS232 output unit code setting
Default of internal function :Without advice previously, the function of CT-2012 will preset :
* 4 mA = 0, 20 mA = 9999.
* High control mode.
* High alarm mode.
* RS232 output unit code = 0 ( no unit ).
Front Panel Function Selection :* Control set-point value adjustment.
* Measuring value (Process value) offset. Use to offset the PV indication from the actual PV.
* Alarm set-point value adjustment.
External Power Supply :DC 12 V, 50 mA max.
Data Output RS 232 PC serial interface.
Operating TEmp :0 to 50 ℃.
Operating Humidity :Less than 80% R.H.
Power Supply :90 to 260 ACV, 50/60 Hz
