Kyoritsu KEW 8130-03 Flexible Clamp Sensor alat ukur arus AC 1000A

Kyoritsu KEW 8130-03 Flexible Clamp Sensor 1000A AC

Rp1

Rated AC Current: 0–1000 A (up to 1850 A peak)

Output Signal: 500 mV at 1000A (i.e., 0.5 mV/A)

Accuracy: ± 0.8 % rdg ± 0.2 mV (45–65 Hz) ± 1.5 % rdg ± 0.4 mV (40 Hz–1 kHz)

Phase Shift: Within ± 2° (45–65 Hz); ± 3° (40 Hz–1 kHz)

Cable Length: Approximately 3 m

Output Connector: Mini DIN 6-pin plug ITM+6

Output Impedance: ≤ 100

Safety Standards: IEC 61010‑1, 61010‑2‑030, 61010‑2‑032; CAT IV 300 V / CAT III 600 V, Pollution Degree 2; also meets EMC IEC 61326 ITM+4

Operating Conditions: –10 °C to 50 °C; RH up to 85% (non-condensing)

Weight: Approx. 180 g ITM+4

Accessories: Supplied with carrying case (Model 9095), cable markers, and instruction manual

Categories: , Tags: , , , , , , , , , , , , , , , , , , , , , , Brand:

Deskripsi Produk

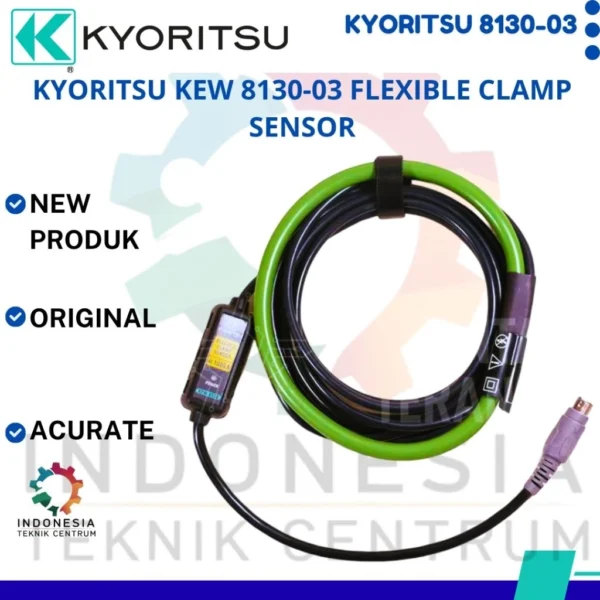

Kyoritsu KEW 8130-03 Flexible Clamp Sensor merupakan sensor arus fleksibel (flexible clamp sensor) yang dirancang untuk membantu pengukuran arus listrik pada konduktor atau kabel tanpa harus memutus rangkaian listrik. Sensor ini menggunakan desain fleksibel sehingga memudahkan pemasangan pada kabel yang berada di ruang sempit, panel listrik, maupun instalasi dengan posisi kabel yang sulit dijangkau.

Produk ini cocok digunakan oleh teknisi listrik, teknisi pemeliharaan, tenaga profesional bidang elektrikal, serta industri yang membutuhkan pemeriksaan dan pemantauan arus listrik. Bentuk sensor yang fleksibel membantu pengguna menjangkau konduktor pada instalasi yang tidak mudah diakses oleh clamp sensor konvensional dengan rahang kaku.

Sebagai aksesori pengukuran dari Kyoritsu, KEW 8130-03 dapat mendukung pekerjaan inspeksi dan analisis sistem kelistrikan, dengan catatan kompatibilitasnya harus disesuaikan dengan alat ukur yang digunakan.

2. Fungsi Kyoritsu KEW 8130-03

Fungsi utama Kyoritsu KEW 8130-03 Flexible Clamp Sensor adalah membantu mendeteksi atau mengukur arus listrik melalui sensor fleksibel yang dipasang mengelilingi konduktor.

Beberapa fungsi dan penggunaannya meliputi:

  • Pengukuran arus listrik: membantu memperoleh informasi arus yang mengalir pada konduktor sesuai spesifikasi sistem pengukuran yang kompatibel.

  • Pemeriksaan panel listrik: memudahkan akses ke kabel di dalam panel distribusi dan instalasi kelistrikan.

  • Pemeliharaan sistem elektrikal: mendukung kegiatan inspeksi berkala pada mesin, peralatan listrik, dan jaringan distribusi.

  • Pengukuran pada area terbatas: desain fleksibel memudahkan pemasangan pada kabel yang sulit dijangkau sensor dengan rahang kaku.

  • Pemeriksaan beban listrik: membantu teknisi mengevaluasi arus pada jalur atau peralatan listrik menggunakan alat ukur yang sesuai.

Perlu diperhatikan bahwa sensor ini merupakan aksesori pengukuran. Fungsi pembacaan nilai arus, tampilan hasil, serta fitur analisis bergantung pada alat ukur utama yang kompatibel.

3. Kelebihan Kyoritsu KEW 8130-03 Flexible Clamp Sensor

Spesifikasi berikut merujuk pada seri KEW 8130 dari produsen.

  • Sensor fleksibel dan ringan. Menggunakan kumparan inti udara (air-core coil) yang membantu sensor tetap fleksibel dan ringan saat digunakan.

  • Kapasitas pengukuran hingga 1.000 A AC. Cocok untuk pemeriksaan arus bolak-balik pada berbagai instalasi listrik sesuai batas pengukurannya.

  • Diameter konduktor besar. Dapat dipasang pada konduktor dengan diameter hingga sekitar 110 mm.

  • Kabel keluaran panjang. Memiliki panjang kabel sekitar 3 meter untuk memudahkan penempatan sensor saat pengukuran.

  • Akurasi pengukuran yang terdefinisi. Spesifikasi akurasi tersedia untuk rentang frekuensi tertentu sehingga membantu pengguna menilai kesesuaian sensor dengan kebutuhan pengujian.

  • Standar keselamatan terukur. Seri KEW 8130 memenuhi klasifikasi keselamatan CAT IV 300 V dan CAT III 600 V sesuai standar yang tercantum pada dokumentasi produk.

4. Spesifikasi Teknis

Berikut spesifikasi teknis seri Kyoritsu KEW 8130 berdasarkan informasi produsen.

Spesifikasi Keterangan
Merek Kyoritsu
Seri sensor KEW 8130
Jenis sensor Flexible Clamp Sensor
Jenis arus AC (arus bolak-balik)
Arus nominal maksimum 1.000 A AC
Diameter konduktor maksimum Sekitar 110 mm
Tegangan keluaran 500 mV AC / 1.000 A AC
Sensitivitas keluaran 0,5 mV/A
Akurasi pada 45–65 Hz ±0,8% pembacaan ±0,2 mV
Akurasi pada 40 Hz–1 kHz ±1,5% pembacaan ±0,4 mV
Panjang kabel Sekitar 3 meter
Konektor keluaran MINI DIN 6-pin
Impedansi keluaran Maksimum 100 Ω
Suhu pengoperasian -10 hingga 50°C
Kelembapan pengoperasian Maksimum 85% RH, tanpa kondensasi
Berat Sekitar 180 gram
Standar keselamatan IEC 61010, CAT IV 300 V / CAT III 600 V

Catatan penting: Nama model yang tercantum pada dokumentasi resmi adalah KEW 8130. Kode KEW 8130-03 perlu dikonfirmasi melalui label produk atau pemasok karena kode akhiran tersebut tidak tercantum sebagai model terpisah dalam spesifikasi resmi yang ditemukan. Pastikan juga kompatibilitas konektor dan alat ukur sebelum membeli.

5. Cara Menggunakan Flexible Clamp Sensor

  1. Periksa kompatibilitas. Pastikan sensor sesuai dengan alat ukur atau perekam data yang digunakan.

  2. Periksa kondisi sensor. Pastikan kabel, bagian sensor fleksibel, dan konektor tidak rusak.

  3. Hubungkan sensor. Sambungkan konektor ke instrumen yang kompatibel sesuai petunjuk penggunaan.

  4. Pasang sensor pada konduktor. Lingkarkan bagian sensor fleksibel pada konduktor yang akan diukur sesuai prosedur pengukuran.

  5. Lakukan pembacaan. Aktifkan instrumen dan baca hasil pengukuran melalui alat ukur utama.

  6. Selesaikan pengukuran. Lepaskan sensor dan simpan dengan benar setelah pengukuran selesai.

Keselamatan: Gunakan hanya dalam batas kategori keselamatan, tegangan, dan kondisi pengoperasian yang diizinkan. Pengukuran pada panel bertegangan harus dilakukan oleh personel kompeten dengan prosedur keselamatan yang sesuai. Sensor ini bukan alat ukur mandiri dan memerlukan instrumen yang kompatibel.
