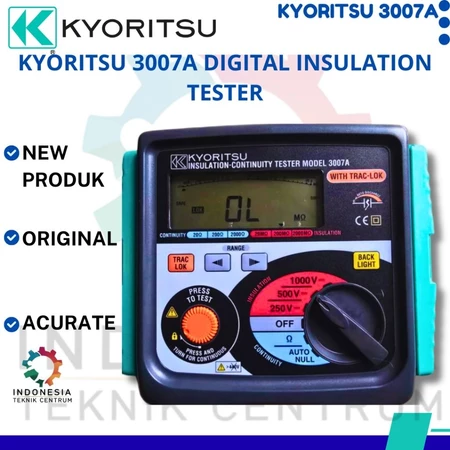

Kyoritsu 3007A Digital Insulation Continuity Tester Megger 1000V alat ukur tahanan isolasi dan kontinuitas listrik

Kyoritsu 3007A Digital Insulation Tester Megger 1000V

Rp1

Deskripsi produk

Digital Insulation Tester Kyoritsu 3007A

Spesifikasi – Digital Insulation Tester 3007A

Insulation Resistance

Test Voltage 250V/ 500V/ 1000V

Measuring Ranges

( Mid-scale Value) 20M / 200M / 2000M

Output Voltage

on open circuit Rated test voltage+ 20% , -0%

Nominal Current 1mA DC min.

Output Short

Circuit Current 1.5 mA DC approx.

Accuracy | 1.5% rdg 5dgt ( 20M / 200M )

| 10% rdg 3dgt ( 2000M )

Continuity Test

Measuring Ranges

( Mid-scale Value) 20 / 200 / 2000

Output Voltage

on open circuit 7~ 12V DC

Measuring Current 200mA DC min.

Accuracy | 1.5% rdg 5dgt ( 20 )

| 1.5% rdg 3dgt ( 200 / 2000 )

AC Voltage

AC Voltage range 0-600V AC

Accuracy | 5% rdg 3dgt

General

Safety Standard IEC 61010-1 CAT.III 300V Pollution Degree 2

IEC 61010-2-031 IEC 61557-1/ 2/ 4

IP Rating IEC 60529-IP54

EMC Standard IEC 61326-1

Withstand Voltage 3700V AC for 1 minute

Power Source R6P ( AA) ( 1.5V) 8

Dimensions 185( L) 167( W) 89( D) mm

Weight 990g approx

Accessories 7122B ( Test leads) Pouch for test leads

8923 ( F500mA/ 600V fuse) 2

R6P ( AA) 8

Shoulder Strap

Instruction Manual

Categories: , Tags: , , , , , , , , , , , , , , , , , , , , , , Brand:

Deskripsi Produk

Kyoritsu 3007A Digital Insulation Continuity Tester Megger merupakan alat ukur listrik digital yang dirancang untuk menguji tahanan isolasi, mengukur kontinuitas atau resistansi rendah, serta mengukur tegangan AC. Alat ini digunakan untuk membantu teknisi listrik melakukan pemeriksaan kondisi isolasi kabel, instalasi listrik, motor listrik, panel distribusi, dan berbagai peralatan listrik lainnya.

Kyoritsu 3007A menyediakan tiga pilihan tegangan pengujian isolasi, yaitu 250 V, 500 V, dan 1.000 V, dengan rentang pengukuran tahanan isolasi hingga 2.000 MΩ. Untuk pengujian kontinuitas, alat ini memiliki arus pengukuran minimal 200 mA, sehingga mendukung pemeriksaan kontinuitas konduktor dan sambungan listrik.

Dilengkapi layar digital dengan bargraph, fungsi Auto Null, peringatan tegangan pada rangkaian aktif, serta fitur pelepasan muatan listrik otomatis setelah pengujian isolasi, Kyoritsu 3007A membantu proses inspeksi kelistrikan menjadi lebih praktis dan terukur.

Alat ini cocok digunakan oleh teknisi listrik, teknisi pemeliharaan industri, kontraktor instalasi listrik, tim maintenance gedung, serta tenaga profesional yang membutuhkan alat ukur tahanan isolasi dan kontinuitas dalam satu perangkat.

2. Kelebihan Kyoritsu 3007A

  • Tiga pilihan tegangan pengujian isolasi: 250 V, 500 V, dan 1.000 V untuk menyesuaikan kebutuhan pemeriksaan isolasi.

  • Rentang pengukuran hingga 2.000 MΩ: membantu mengevaluasi kondisi isolasi pada kabel dan peralatan listrik.

  • Pengukuran kontinuitas 200 mA: mendukung pemeriksaan kontinuitas konduktor dan sambungan listrik.

  • Fungsi Auto Null: mengurangi pengaruh resistansi kabel pengukuran saat melakukan pengujian kontinuitas.

  • Bargraph tahanan isolasi: memberikan indikasi visual tambahan untuk memudahkan pembacaan hasil pengujian.

  • Peringatan tegangan AC: menampilkan tegangan AC eksternal hingga 600 V AC dengan simbol berkedip.

  • Buzzer peringatan rangkaian aktif: membantu mengingatkan pengguna apabila rangkaian masih memiliki tegangan.

  • Pelepasan muatan otomatis: membantu membuang muatan yang tersimpan pada objek pengujian setelah tombol pengujian dilepaskan.

  • Backlight layar: memudahkan pembacaan hasil pengukuran pada area dengan pencahayaan rendah.

  • Mode Trac-Lok: membantu menghemat daya baterai selama pengujian.

  • Perlindungan IP54: memberikan perlindungan terhadap debu dan percikan air sesuai kondisi pengujian standar IP54.

3. Fungsi dan Kegunaan Alat

A. Mengukur tahanan isolasi

Fungsi utama Kyoritsu 3007A adalah mengukur resistansi isolasi menggunakan tegangan pengujian DC. Pengujian ini membantu mengetahui apakah isolasi kabel atau peralatan listrik masih memiliki kemampuan menghambat kebocoran arus sesuai persyaratan teknis.

B. Menguji kontinuitas kabel listrik

Fitur continuity tester digunakan untuk memeriksa apakah jalur konduktor dan sambungan listrik memiliki hubungan listrik yang baik. Pengujian ini bermanfaat saat memeriksa kabel, koneksi, terminal, dan jalur pembumian yang sesuai.

C. Mengukur tegangan AC

Kyoritsu 3007A dapat mengukur tegangan AC pada rentang 0–600 V AC. Fitur ini membantu pemeriksaan awal tegangan pada instalasi listrik, dengan tetap memperhatikan kategori keselamatan dan prosedur pengukuran yang berlaku.

D. Pemeriksaan instalasi listrik

Alat ini dapat digunakan dalam pemeriksaan instalasi listrik gedung, panel distribusi, kabel daya, serta sistem kelistrikan industri untuk membantu proses inspeksi dan pemeliharaan berkala.

E. Pemeliharaan motor dan peralatan listrik

Pengujian tahanan isolasi dapat membantu mengevaluasi kondisi isolasi motor listrik, peralatan produksi, dan perangkat listrik lainnya sebelum dilakukan pengoperasian atau sebagai bagian dari program preventive maintenance.

4. Spesifikasi Teknis Kyoritsu 3007A

Spesifikasi Keterangan
Merek Kyoritsu
Model 3007A
Jenis alat Digital Insulation / Continuity Tester
Tegangan pengujian isolasi 250 V / 500 V / 1.000 V DC
Rentang tahanan isolasi 20 MΩ / 200 MΩ / 2.000 MΩ
Arus nominal pengujian isolasi Minimal 1 mA DC
Arus hubung singkat keluaran Sekitar 1,5 mA DC
Akurasi tahanan isolasi ±1,5% pembacaan ±5 digit (20/200 MΩ); ±10% pembacaan ±3 digit (2.000 MΩ)
Rentang kontinuitas 20 Ω / 200 Ω / 2.000 Ω
Tegangan keluaran kontinuitas tanpa beban 7–12 V DC
Arus pengukuran kontinuitas Minimal 200 mA DC
Akurasi kontinuitas ±1,5% pembacaan ±5 digit (20 Ω); ±1,5% pembacaan ±3 digit (200/2.000 Ω)
Rentang tegangan AC 0–600 V AC
Akurasi tegangan AC ±5% pembacaan ±3 digit
Standar keselamatan IEC 61010-1 CAT III 300 V, Pollution Degree 2
Standar pengujian IEC 61557-1, IEC 61557-2, IEC 61557-4
Tingkat perlindungan IP54
Sumber daya 8 baterai AA 1,5 V
Dimensi 167 × 185 × 89 mm
Berat Sekitar 990 gram

5. Cara Menggunakan Kyoritsu 3007A

A. Persiapan sebelum pengukuran

  1. Pastikan kondisi alat, baterai, kabel pengujian, dan probe dalam keadaan baik.

  2. Baca petunjuk penggunaan serta pastikan rentang pengukuran sesuai kebutuhan.

  3. Untuk pengujian tahanan isolasi dan kontinuitas, matikan sumber daya rangkaian dan pastikan objek pengujian telah diisolasi dari sumber listrik.

  4. Lepaskan atau amankan komponen elektronik sensitif sesuai prosedur pabrikan sebelum memberikan tegangan pengujian isolasi.

  5. Pastikan objek yang diuji tidak terhubung dengan peralatan lain yang dapat memengaruhi hasil pengukuran.

B. Cara mengukur tahanan isolasi

  1. Pastikan rangkaian dalam kondisi tidak bertegangan dan aman untuk diuji.

  2. Hubungkan kabel pengujian ke terminal yang sesuai.

  3. Pilih tegangan pengujian 250 V, 500 V, atau 1.000 V berdasarkan spesifikasi objek dan prosedur pengujian.

  4. Hubungkan probe ke titik pengukuran isolasi yang ditentukan.

  5. Jalankan pengujian menggunakan tombol TEST sesuai petunjuk pengoperasian.

  6. Baca nilai tahanan isolasi pada layar digital dan perhatikan bargraph.

  7. Setelah pengujian, lepaskan tombol TEST dan tunggu proses pelepasan muatan otomatis selesai sebelum menyentuh objek pengujian.

C. Cara mengukur kontinuitas

  1. Pastikan rangkaian tidak bertegangan.

  2. Pilih mode pengukuran kontinuitas atau resistansi.

  3. Hubungkan kedua probe ke ujung konduktor atau titik sambungan yang ingin diperiksa.

  4. Gunakan fungsi Auto Null untuk mengurangi pengaruh resistansi kabel pengujian sesuai petunjuk alat.

  5. Baca nilai resistansi pada layar.

  6. Evaluasi hasil berdasarkan nilai referensi atau standar teknis yang berlaku.

D. Cara mengukur tegangan AC

Pengukuran tegangan AC hanya boleh dilakukan oleh personel yang kompeten dengan kabel ukur dan perlindungan yang sesuai. Pilih fungsi tegangan AC, hubungkan probe sesuai terminal dan prosedur pengukuran, lalu baca hasil pada layar. Jangan melakukan pengujian isolasi pada rangkaian yang masih bertegangan.

Catatan keselamatan: fitur peringatan tegangan dan pelepasan muatan otomatis bukan pengganti prosedur keselamatan listrik. Selalu verifikasi kondisi bebas tegangan menggunakan metode dan alat yang sesuai sebelum melakukan pekerjaan pada rangkaian.

6. Aplikasi Penggunaan

Kyoritsu 3007A dapat dimanfaatkan untuk berbagai kebutuhan profesional, antara lain:

  • Instalasi listrik bangunan dan gedung komersial.

  • Pemeriksaan tahanan isolasi kabel daya.

  • Pemeliharaan motor listrik dan peralatan industri.

  • Pemeriksaan kontinuitas konduktor dan sambungan listrik.

  • Inspeksi panel distribusi listrik.

  • Pekerjaan teknisi maintenance dan electrical engineering.

  • Pemeriksaan berkala sistem kelistrikan sesuai prosedur keselamatan.

7. Kelengkapan Produk

Kelengkapan standar yang tercantum pada spesifikasi pabrikan meliputi:

  • Unit Kyoritsu 3007A.

  • Test lead model 7122B.

  • Tempat atau pouch kabel pengujian.

  • Sekring pengaman model 8923.

  • Baterai AA 1,5 V sebanyak 8 buah.

  • Tali bahu model 9121.

  • Buku petunjuk penggunaan.
