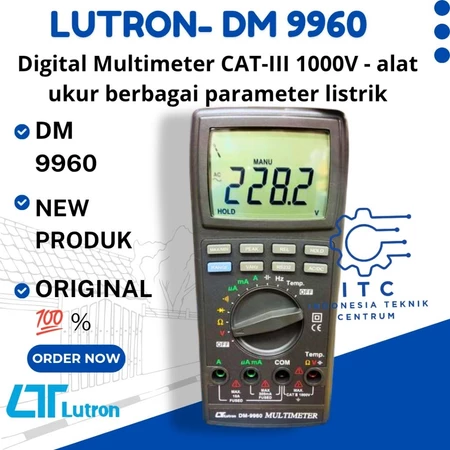

LUTRON DM-9960 Digital Multimeter CAT-III 1000V alat ukur berbagai parameter listrik

LUTRON DM-9960 Digital Multimeter CAT-III 1000V – Alat Ukur Berbagai Parameter Listrik

Rp1

FEATURES

* Meet IEC 1010 CAT III 1000 V.

* Large LCD display with bar graph indicator.

* Multi function measurement. DCV,ACV, DCA, ACA,

Resistance, Capacitance, Frequency, Temperature, Diode, Continuity beeper.

* Max./Min., Peak value, Relative, Data hold.

* Auto range with manual range selection.

* ℃/ ℉ thermometer。

* VAHz button, when execute the ACV, ACA function also can measure the frequency of signal.

* 4000 counts A/D, high resolution.

* Build fuse for Both 10 A, mA, uA current range.

* 10 M ohm input impedance for voltage circuit.

GENERAL SPECIFICATIONS

* Display 65 mm x 48 mm large LCD display, with bar graph indicator.

* A/D counts no. 4000 counts.

* Range selection Auto range with manual range selecting.

* Special function Max./Min., Peak value, Relative measurement, Data hold.

* Data hold : To freeze the display reading on the LCD display.

* Dimension: 185 x 88 x 40 mm

* Memory recall : Records Maximum & Minimum readings with recall.

* Peak value : To measure the signal peak value.

* Relative measurement : To offset the measurement value.

* VAHz button When execute the ACV, ACA function also can measure the frequency of signal.

* Data output RS 232 PC serial interface, photo couple.

* Sampling time Approx. 0.5 to 1 second.

ELECTRICAL SPECIFICATIONS

DC Voltage

Range : 400.0 mV / 4 V/ 40 V/ 400 V / 1000 V

Resolution : 0.1 mV /1 mV /10 mV /100m V/1 V

Accuracy :

± ( 0.5% + 2d )- 400 mV.

± ( 0.8% + 1d )- 4 V, 40 V, 400 V, 1000 V.

Input impedance 10 M ohm.

Over load protection : 00 DCV, 350 ACV – 200 mV range.

000 DCV, 1000 ACV – other ranges.

AC Voltage

Range : 400.0 mV / 4 V/ 40 V/ 400 V / 1000 V

Resolution : 0.1 mV /1 mV /10 mV /100m V/1 V

Accuracy : ± ( 1% + 2d ) * Spec. are tested under 50/60 Hz.

Input impedance : 10 M ohm.

Over load protection :

± 500 DCV, 350 ACV – 200 mV range.

± 1000 DCV, 1000 ACV – other ranges.

DC Current , AC Current

Range : 10 A/400 mA/40 mA/4000 uA/400 uA

Resolution : 10 mA/0.1 mA/0.01 mA/1 uA/0.1 uA

Accuracy :

400 uA : ± ( 1 % + 2d )

4000 uA : ± ( 1.5 % + 2d )

40 mA : ± ( 1 % + 2d )

400 mA : ± ( 1.5 % + 2d )

400 mA : ± ( 1.5 % + 2d )

Overload protection 10A range : 10A fuse.

uA, mA range : 500 mA fuse.

Diode ( Forward voltage )

Range : 2 V

Accuracy : ± ( 0.5% + 2d )

Continuity Beeper :

Beeper will sound if measured resistance less than 20 Ohm.

CAPACITANCE

Range : 4 nF/40 nF/400 nF/4 uF/40 uF/400 uF/ 4 mF/40 mF

Resolution : 1 pF/10 pF/0.1 nF/1 nF/10 nF/0.1 uF/ 1 uF/10 uF

Accuracy : ± ( 3 % + 1d )

Frequency Range : 4 KHz/40 KHz/400 KHz 4 MHz/40 MHz

Resolution : 1 Hz/10 Hz/0.1 KHz/1 kHz/0.01 MHz/0.1 MHz

Accuracy : ± ( 0.5% + 2d )

OHMS Range: 400/4 K/40 K/400 K/4 M/40 M ohm

Resolution 0.1/1/10/100/1 K/10 K ohm

Accuracy :

400 ohm : ± ( 1 % + 2d )

4K/40K/400K/4 M : ± ( 1.5 % + 2d )

40 M : ± ( 3 % + 5d )

Over load protection : ± 350 DCV, 350 ACV

Temperature Range -20 to 750 ℃

Resolution: 1 ℃

Accuracy : -20 to 300℃ : ± ( 1% + 2℃ )

301 to 750℃ : ± 3% reading

* The temperature probe is optional.

Categories: , Tags: , , , , , , , , , , , , , , , , , Brand:

LUTRON DM-9960 Digital Multimeter adalah alat ukur listrik digital yang dirancang untuk mengukur berbagai parameter kelistrikan dengan praktis dan mudah digunakan. Multimeter ini cocok digunakan oleh teknisi listrik, teknisi elektronik, engineer, teknisi maintenance, laboratorium, maupun pengguna yang membutuhkan alat pengukuran listrik serbaguna.

Dengan kategori keselamatan CAT-III hingga 1000V, LUTRON DM-9960 dapat digunakan untuk berbagai pekerjaan pengukuran pada instalasi dan sistem kelistrikan yang sesuai dengan batas spesifikasi alat. Bentuknya yang praktis membuat multimeter ini mudah dibawa dan digunakan untuk pemeriksaan maupun troubleshooting kelistrikan.

Fungsi LUTRON DM-9960 Digital Multimeter

LUTRON DM-9960 berfungsi sebagai alat ukur listrik dengan berbagai pilihan parameter. Multimeter digital ini dapat digunakan untuk membantu melakukan pemeriksaan kondisi rangkaian, komponen, serta instalasi listrik.

Beberapa fungsi pengukuran yang tersedia pada multimeter meliputi:

  • Mengukur tegangan AC dan DC
  • Mengukur arus listrik AC dan DC
  • Mengukur resistansi atau hambatan (Ohm)
  • Pengujian continuity
  • Pengujian diode
  • Membantu pemeriksaan dan troubleshooting rangkaian listrik
  • Digunakan untuk pengecekan komponen dan sistem elektronik
  • Mendukung pekerjaan maintenance dan servis peralatan listrik

Kelebihan LUTRON DM-9960

1. Multimeter Digital Serbaguna

LUTRON DM-9960 menggabungkan berbagai fungsi pengukuran listrik dalam satu perangkat. Hal ini membuat pengguna tidak perlu membawa banyak alat ukur untuk pekerjaan pemeriksaan dasar kelistrikan.

2. Safety Category CAT-III 1000V

Multimeter ini memiliki rating keselamatan CAT-III 1000V, sehingga dirancang untuk penggunaan pada lingkungan pengukuran kelistrikan yang sesuai dengan kategori tersebut. Selalu gunakan sesuai batas pengukuran dan prosedur keselamatan yang berlaku.

3. Tampilan Digital yang Mudah Dibaca

Hasil pengukuran ditampilkan secara digital sehingga memudahkan pengguna membaca nilai parameter listrik yang sedang diukur.

4. Praktis untuk Teknisi

Desain multimeter yang praktis membuat LUTRON DM-9960 cocok digunakan untuk pekerjaan lapangan, maintenance, servis, inspeksi, dan troubleshooting.

5. Mendukung Berbagai Kebutuhan Pengukuran

Satu perangkat dapat digunakan untuk mengukur beberapa parameter listrik seperti tegangan, arus, resistansi, serta melakukan pengujian diode dan continuity.

Aplikasi LUTRON DM-9960 Digital Multimeter

LUTRON DM-9960 dapat digunakan dalam berbagai bidang pekerjaan, antara lain:

  • Teknisi listrik
  • Teknisi elektronik
  • Maintenance mesin dan peralatan
  • Instalasi kelistrikan
  • Perbaikan perangkat elektronik
  • Pemeriksaan panel listrik
  • Troubleshooting rangkaian
  • Workshop dan bengkel elektronik
  • Laboratorium pendidikan dan teknik
  • Quality control dan inspeksi kelistrikan

Kesimpulan

LUTRON DM-9960 Digital Multimeter CAT-III 1000V merupakan pilihan praktis bagi pengguna yang membutuhkan alat ukur berbagai parameter listrik dalam satu perangkat. Dengan fungsi multimeter yang serbaguna dan rating keselamatan CAT-III 1000V, alat ini dapat membantu pekerjaan pengukuran, pemeriksaan, maintenance, serta troubleshooting sistem kelistrikan sesuai spesifikasi dan prosedur penggunaan yang berlaku.
