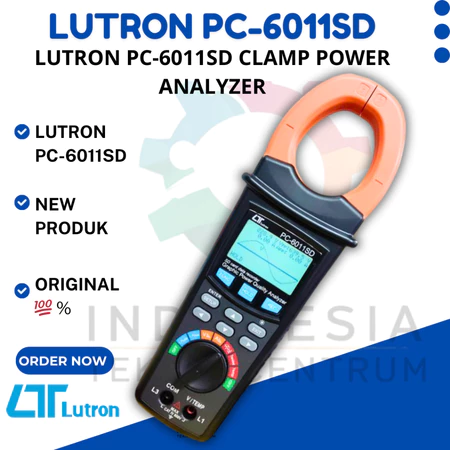

Lutron PC-6011SD Clamp Power Analyzer untuk Pengukuran Kualitas Daya Listrik

Lutron PC-6011SD Clamp Power Analyzer Original & Bergaransi

Rp1

CLAMP POWER ANALYZER LUTRON PC-6011SD

Made in Taiwan

Features:

Power Quality Analyzer for Single-phase or balanced Three-phase system.

Volt & Current, True RMS value.

Voltage measurement range: 10 to 600 ACV.

Current measurement from 0,5 ACA to 2000 ACA.

True Power ( KW,M,WGW )

Apparent Power ( KVA,MVA,GVA )

Reactive Power ( KVAR、MVAR、GVAR)

Power Factory ( PF )、

Phase Angle (Φ )

Energy ( KWh、KVAh、KVARh、PFh )

Volt and Current harmonic analysis ( 1-50th order ).

Volt and Current Total Harmonic Distortion analysis ( THD ) measurement.

Volt and Current waveforms show. Peak-to-Peak voltage and current measurement.

Capture Transient events ( including Dip, Swell and Outage )

Thermocouple Temp. sensor: Type K

Programmable PT ratio ( 1 to 1000 ).

ACV 10 – 600 V (RMS) 0.1 V ± (0.5%+3d)

ACA 10 A to 2000A 0.01A * lt; 100A ± (1%+5d)

POWER FACTOR Range 0.00 to 1.00 Resolution 0.01 Accuracy ± 0.04

Φ (Phase angle) Range -180° to 180° Resolution 0.1°Accuracy ± 1°

*ACOS(PF) Frequency Range 45 to 65 Hz

Resolution 0.1 Hz Accuracy ± 0.1 Hz

Active/Apparent/Reactive POWER Range 0.0 to 9.999M (W/VA/VAR)

Resolution 0.1-0.001M(W/VA/VAR) Accuracy ± (1.5%+20d)

Active/Apparent/Reactive POWER Hour:(WH/SH/QH)

Range 0.0W to 9.999M

Resolution 0.001K to 0.001M

Accuracy ± (1.5%+20d)

Harmonics Magnitude

(Harmonic Level gt; 5% , Freq:50/60 Hz) AC V

Range 1 to 20th

Resolution 0.1V

Accuracy ± (2%+5d) 21 to 50th ± (4%+5d)

ACA 1 to 20th 0.1A to 1A ± (2%+5d) 21 to 50th ± (4%+5d)

Harmonics Percentage (Harmonic Level gt; 5%, Freq:50/60 Hz)

AC V Range 1 to 20th Resolution 0.1%

Accuracy ± (2%+10d) 21 to 50th ± (4%+20d)

ACA 1 to 20th 0.1 % ± (2%+10d) 21 to 50th ± (4%+20d)

Total Harmonic Distortion Range 0 to 20 %

Resolution 0.1 %

Accuracy ± (2%+5d) 20.1 to 100% ± (6%+10d)

Type K Temp range -100.0℃ to 199.9 ℃

Res 0.1℃ Accuracy ± (1%+1℃) 200℃ to 1300 ℃

Res 1℃ Accuracy ± (1%+2℃)

Termasuk dalam paket produk

* User manual

* Test Leads

* Alligator clips

* Micro SD + Adapter 8 GB

* DC 9V adapter

* Soft case

* Batere AA(1,5Volt) 2x

Categories: , Tags: , , , , , , , , , , , , , Brand:

Lutron PC-6011SD Clamp Power Analyzer: Solusi Akurat Analisis Kualitas Daya Listrik

Lutron PC-6011SD Clamp Power Analyzer adalah alat ukur profesional berbasis mikroprosesor canggih yang dirancang khusus untuk menganalisis kualitas daya listrik pada sistem satu fasa (single-phase) maupun tiga fasa seimbang (balanced three-phase system).

Dilengkapi dengan teknologi True RMS dan kapasitas memori eksternal berbasis Micro SD Card, alat ini memungkinkan teknisi, insinyur kelistrikan, maupun tim maintenance untuk melakukan audit energi, pemantauan harmonik, serta perekaman data secara real-time dengan mudah tanpa software tambahan yang rumit.

Fungsi Utama Lutron PC-6011SD

Alat ini memiliki fungsi komprehensif untuk mendiagnosis performa sistem kelistrikan, di antaranya:

  • Pengukuran Parameter Listrik Lengkap: Mengukur Tegangan (ACV), Arus (ACA), Daya Aktif (KW), Daya Semu (KVA), Daya Reaktif (KVAR), Faktor Daya (PF), hingga Sudut Fasa ($\Phi$).

  • Pengukuran Energi (Energy Meter): Mampu menghitung konsumsi energi dalam satuan KWh, KVAh, KVARh, dan PFh.

  • Analisis Harmonik (Harmonics Analysis): Menganalisis tingkat distorsi harmonik tegangan dan arus hingga orde ke-50 (1st to 50th order) beserta Total Harmonic Distortion (THD).

  • Perekaman Data Real-Time (Datalogger): Menyimpan data pengukuran langsung ke dalam kartu SD dengan format file yang kompatibel dengan Microsoft Excel (tanpa kabel atau instalasi driver yang rumit).

  • Deteksi Kejadian Transien: Mampu menangkap peristiwa transien seperti Dip, Swell, dan Outage dengan ambang batas (threshold) yang dapat diprogram.

Kelebihan & Keunggulan Kompetitif

  1. Akurasi Tinggi True RMS: Memastikan pembacaan nilai tegangan dan arus listrik AC tetap akurat meskipun pada gelombang yang terdistorsi.

  2. Kapasitas SD Card Fleksibel: Mendukung penyimpanan memori eksternal hingga 32 GB dengan interval sampling waktu yang bisa diatur dari 2 hingga 7200 detik.

  3. Grafik Phasor & Bentuk Gelombang (Waveform): Dilengkapi layar LCD Dot Matrix dengan lampu latar (backlit) yang mampu menampilkan grafik diagram phasor serta bentuk gelombang tegangan dan arus secara visual.

  4. Standar Keamanan Tinggi: Telah tersertifikasi standar keselamatan IEC 1010 CAT IV 600V, memberikan perlindungan optimal bagi pengguna saat bekerja di instalasi listrik bertegangan tinggi.

  5. Antarmuka Komputer: Mendukung koneksi opsional via kabel USB atau RS232 untuk integrasi data langsung dengan PC (software opsional SW-811).

Spesifikasi Singkat

  • Sistem Jaringan: 1-Phase dan 3-Phase (Balanced)

  • Rentang Tegangan AC: 10 hingga 600 ACV

  • Rentang Arus AC (Clamp): 10 hingga 2000 ACA

  • Ukuran Maksimal Bukaan Clamp: Hingga 57 mm (diameter konduktor)

  • Display: LCD Backlit (128 x 64 piksel)

  • Catu Daya: Baterai AA (1.5V) x 2 atau Adaptor AC ke DC 9V
