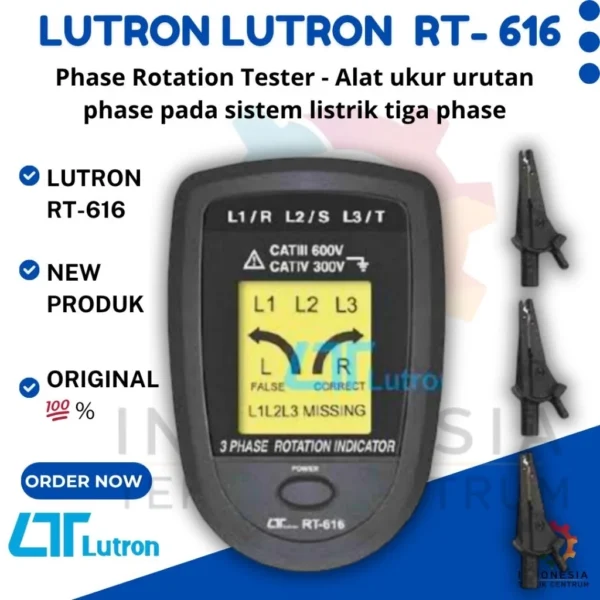

Lutron RT-616 Phase Rotation Tester - Alat ukur urutan phase pada sistem listrik tiga phase

Lutron RT-616 Phase Rotation Tester – Alat ukur urutan phase pada sistem listrik tiga phase

Rp1

Mengenal Fungsi dan Kelebihan Lutron RT-616 Phase Rotation Tester untuk Sistem Listrik Tiga Phase

Dalam instalasi, pemeliharaan, dan troubleshooting sistem kelistrikan industri, memastikan urutan fasa yang benar merupakan langkah vital untuk mencegah kerusakan fatal pada mesin maupun motor listrik. Kesalahan urutan fasa dapat menyebabkan motor berputar terbalik, menurunkan efisiensi operasional, hingga memicu kerusakan komponen internal. Lutron RT-616 Phase Rotation Tester hadir sebagai solusi alat ukur profesional yang dirancang khusus untuk mendeteksi urutan fasa, memeriksa keberadaan fasa terbuka, dan memastikan sistem kelistrikan tiga phase beroperasi secara aman serta akurat.

Fungsi Utama Lutron RT-616 Phase Rotation Tester

Sebagai perangkat uji kelistrikan esensial bagi para teknisi dan engineer, alat ini memiliki beberapa fungsi esensial dalam operasional harian:
  • Pengecekan Urutan Fasa (Phase Sequence Testing): Mengidentifikasi apakah urutan fasa pada sumber listrik tiga phase sudah tersusun benar (seperti arah clockwise atau putaran searah jarum jam) sebelum dihubungkan ke beban.
  • Deteksi Fasa Hilang (Missing Phase Indication): Mampu mendeteksi secara presisi jika ada salah satu jalur fasa yang terputus (baik L1, L2, maupun L3 yang bermasalah) guna menghindari kondisi unbalanced load pada sistem.
  • Pengujian Tanpa Komponen Mekanis: Menggunakan teknologi sirkuit mikroprosesor elektronik penuh, memastikan hasil bacaan tidak mudah aus atau terpengaruh oleh getaran mekanis.

Kelebihan dan Keunggulan Lutron RT-616

Lutron RT-616 menjadi salah satu alat ukur fasa terpopuler di kalangan industri karena menawarkan berbagai keunggulan kompetitif dibandingkan perangkat konvensional:
  • Sistem Elektronik Berkeandalan Tinggi: Berbeda dengan model lama yang menggunakan piringan mekanis berputar, alat ini sepenuhnya mengandalkan teknologi microprocessor LSI circuit yang memberikan tingkat akurasi dan keandalan konsisten.
  • Layar LCD yang Mudah Dibaca: Dilengkapi dengan tampilan layar digital LCD yang menyajikan indikator status fasa dan arah rotasi secara langsung, mempercepat proses analisis di lapangan tanpa risiko salah interpretasi.
  • Rentang Tegangan Input Luas: Mendukung tegangan input sinyal AC mulai dari 100V AC hingga maksimal 660V AC, membuatnya sangat fleksibel digunakan pada berbagai skala instalasi listrik komersial maupun industri berat.
  • Desain Ringkas dan Portabel: Memiliki dimensi bodi yang kecil (100 x 50 x 25 mm) serta berat hanya sekitar 150 gram, sehingga sangat praktis disimpan dalam kantong perkakas dan nyaman dioperasikan dengan satu tangan (handheld).
  • Standar Keamanan Tinggi: Dirancang untuk memenuhi standar keselamatan kelistrikan modern, lengkap dengan aksesori kabel uji berkualitas tinggi serta alligator clip aman guna melindungi teknisi selama proses pengukuran.

Spesifikasi Teknis Singkat

  • Tegangan Input Sinyal: 100V AC hingga 660V AC maksimum
  • Frekuensi Sinyal: 45 Hz hingga 70 Hz
  • Sirkuit: Custom one-chip of microprocessor LSI circuit
  • Konsumsi Daya: Baterai DC 9V (006P / MN1604)
  • Suhu Operasional: 0°C hingga 50°C (32°F hingga 122°F)
Penggunaan Lutron RT-616 Phase Rotation Tester secara konsisten dalam prosedur pemeliharaan preventif terbukti mampu menghemat waktu pengerjaan instalasi dan melindungi investasi alat-alat berat pabrik dari risiko kerusakan akibat kesalahan fasa. Kehadiran instrumen ukur yang akurat dan mudah digunakan ini menjadikan setiap pekerjaan kelistrikan tiga phase berjalan lebih aman, cepat, dan efisien.
Categories: , Tags: , , , , , , , Brand:

Lutron RT-616 RST Tester

Made in Taiwan

FEATURES

* Electronic ( not mechanical ) rotation test, high reliability.

* LCD display, easy ready and simple operation.

* Signal input voltage : 100V AC up to 660V AC max.

GENERAL SPECIFICATIONS

* Signal Input : 100V AC up to 660 AC maximum,

* Voltage : 3 min. limit for over 500V AC.

* Signal Current Consumption : Approx. 7 mA per phase.

* Signal Freq Range : 45 to 70 Hz.

* Operating Temperature : 0 to 50 ℃

* Dimension : 100 x 50 x 25 mm.

OPERATION PROCEDURE :

1. Plug in the ” Banana plugs ” ( 3-2, Fig. 1 ) into the power source Or Connect the ” Alligator clips to the ” Banana plugs “, then Connect alligator

to the 3 phase AC power source.

2. The tester display will show the status & the ” Rotation direction ” of 3 phase lines :

* Clockwise ( searah jarum jam ) –> corect ( RST benar )

* Counter Clockwise ( berlawanan arah jarum jam ) –> False ( RST salah )

Lutron RT-616, accessories yang termasuk:

* Operational manual

* Meter with 3 PCs 40 cm length test lead and banana plug

* Alligator clip 3 PC

* DC 9V battery. 006P, MN1604 ( PP3 )
