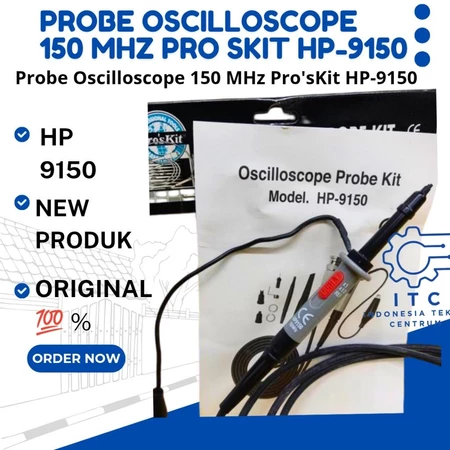

Probe Oscilloscope 150 MHz Pro’sKit HP-9150 Original

Deskripsi Produk

Probe Oscilloscope 150 MHz Pro’sKit HP-9150 merupakan aksesori alat ukur elektronik yang digunakan bersama osiloskop (oscilloscope) untuk mengamati dan menganalisis bentuk gelombang sinyal listrik pada rangkaian elektronik. Probe ini berfungsi menghubungkan titik pengukuran pada rangkaian dengan input osiloskop sehingga sinyal dapat ditampilkan pada layar untuk dianalisis lebih lanjut.

Dengan spesifikasi bandwidth hingga 150 MHz sesuai spesifikasi produk, Pro’sKit HP-9150 ditujukan untuk membantu teknisi, teknisi laboratorium, praktisi elektronika, dan tenaga profesional dalam melakukan pemeriksaan sinyal pada berbagai perangkat elektronik. Probe osiloskop sangat penting dalam proses pengujian, perawatan, perbaikan, serta pengembangan rangkaian elektronik yang membutuhkan pengamatan bentuk gelombang secara visual.

Produk ini cocok digunakan untuk mendukung pekerjaan di bidang elektronika, laboratorium pengujian, pendidikan teknik, perbaikan perangkat elektronik, serta kegiatan penelitian dan pengembangan.

2. Fungsi Probe Oscilloscope Pro’sKit HP-9150

Berikut beberapa fungsi utama Probe Oscilloscope 150 MHz Pro’sKit HP-9150:

• Mengukur dan mengamati sinyal listrik: Membantu menghubungkan sinyal dari rangkaian elektronik ke osiloskop agar bentuk gelombang dapat diamati.

• Menganalisis bentuk gelombang: Digunakan untuk mengamati karakteristik sinyal, seperti bentuk gelombang, amplitudo, periode, dan frekuensi dengan bantuan osiloskop.

• Mendeteksi gangguan rangkaian: Membantu teknisi memeriksa sinyal yang tidak normal ketika melakukan troubleshooting atau perbaikan perangkat elektronik.

• Mendukung pengujian rangkaian elektronik: Dapat digunakan dalam pemeriksaan rangkaian analog, rangkaian digital, dan berbagai sistem elektronik yang sesuai dengan kemampuan probe.

• Membantu kegiatan praktikum dan penelitian: Mendukung proses pembelajaran, eksperimen, serta pengujian sinyal di laboratorium elektronika.

3. Kelebihan Pro’sKit HP-9150

Bandwidth hingga 150 MHz

Bandwidth 150 MHz menjadikan probe ini pilihan untuk pengamatan sinyal dengan komponen frekuensi hingga rentang tersebut, dengan hasil aktual yang juga dipengaruhi oleh osiloskop, karakteristik probe, dan kondisi pengukuran.

Mendukung analisis sinyal elektronik

Probe membantu menyalurkan sinyal dari titik pengukuran menuju osiloskop sehingga teknisi dapat memeriksa karakteristik gelombang dan mengevaluasi kondisi rangkaian.

Membantu proses troubleshooting

Dalam pekerjaan perbaikan elektronik, probe osiloskop dapat digunakan untuk memeriksa sinyal pada titik tertentu dan membantu menemukan indikasi gangguan atau ketidaksesuaian sinyal.

Cocok untuk kebutuhan teknis dan laboratorium

Probe osiloskop dapat menunjang kegiatan pengujian, praktikum, pemeliharaan perangkat, dan pengembangan sistem elektronik sesuai kompatibilitas instrumen.

Mendukung pengukuran yang lebih terarah

Penggunaan probe yang sesuai membantu menghubungkan rangkaian dengan osiloskop secara tepat. Pemilihan rasio atenuasi, kompensasi probe, dan karakteristik input yang sesuai tetap diperlukan agar hasil pengukuran dapat diandalkan.

4. Spesifikasi Produk

Catatan: Spesifikasi rasio atenuasi, tegangan input maksimum, kapasitansi input, panjang kabel, dan kelengkapan aksesori perlu dikonfirmasi melalui lembar data resmi Pro’sKit HP-9150 sebelum dicantumkan sebagai spesifikasi pasti.

5. Cara Menggunakan Probe Oscilloscope HP-9150

1. Periksa kompatibilitas. Pastikan konektor dan karakteristik probe sesuai dengan osiloskop yang digunakan.

2. Hubungkan probe ke osiloskop. Pasang konektor probe pada kanal input osiloskop yang akan digunakan.

3. Lakukan kompensasi probe jika diperlukan. Gunakan sinyal kalibrasi osiloskop dan sesuaikan kompensasi mengikuti petunjuk produsen.

4. Atur parameter osiloskop. Sesuaikan skala tegangan (volts/div), basis waktu (time/div), serta pengaturan kanal dengan karakteristik sinyal.

5. Hubungkan ujung probe ke titik pengukuran. Pasang ujung probe dan klip ground sesuai prosedur pengukuran serta referensi ground rangkaian.

6. Amati bentuk gelombang. Periksa amplitudo, frekuensi, periode, dan bentuk sinyal yang ditampilkan pada layar osiloskop.

7. Lepaskan probe dengan aman. Hindari menyentuh bagian konduktif dan pastikan batas tegangan serta kategori pengukuran tidak terlampaui.

Penting: Jangan menganggap probe ini aman untuk pengukuran tegangan tinggi atau rangkaian listrik PLN hanya berdasarkan bandwidth 150 MHz. Selalu periksa rating tegangan, kategori keselamatan, dan petunjuk penggunaan resmi sebelum melakukan pengukuran.

6. Aplikasi Penggunaan

Probe Oscilloscope Pro’sKit HP-9150 dapat dipertimbangkan untuk berbagai kebutuhan berikut:

• Laboratorium elektronika dan instrumentasi.

• Pemeriksaan sinyal pada rangkaian analog dan digital.

• Servis dan perbaikan perangkat elektronik.

• Pengujian rangkaian pada kegiatan penelitian dan pengembangan.

• Praktikum elektronika di sekolah kejuruan dan perguruan tinggi.

• Pemeliharaan serta diagnosis sistem elektronik yang sesuai dengan spesifikasi probe.
