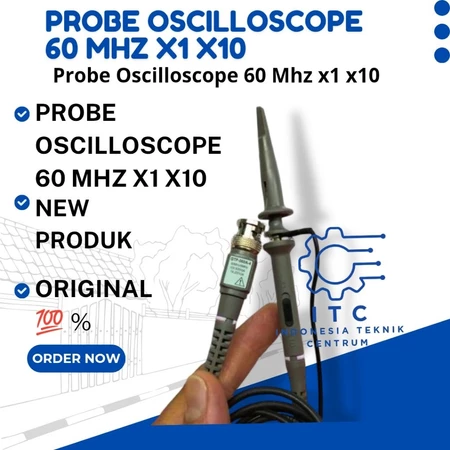

Probe Oscilloscope 60 MHz x1 x10 – Probe Osiloskop Elektronik

Deskripsi Produk

Probe Oscilloscope 60 MHz x1 x10 adalah aksesori alat ukur elektronik yang digunakan untuk menghubungkan titik pengukuran pada rangkaian elektronik ke osiloskop (oscilloscope). Probe ini membantu teknisi, praktisi elektronika, teknisi servis, dan tenaga laboratorium mengamati bentuk gelombang sinyal listrik serta menganalisis karakteristik sinyal pada suatu rangkaian.

Probe osiloskop ini memiliki dua pilihan faktor atenuasi, yaitu x1 dan x10, yang dapat dipilih sesuai kebutuhan pengukuran dan kompatibilitas osiloskop. Mode x1 meneruskan sinyal tanpa atenuasi nominal, sedangkan mode x10 mereduksi amplitudo sinyal yang masuk ke osiloskop menjadi sekitar sepersepuluhnya. Mode x10 juga umumnya memberikan beban kapasitif yang lebih rendah pada rangkaian, sehingga cocok untuk berbagai pengukuran sinyal elektronik berfrekuensi lebih tinggi.

Dengan bandwidth nominal hingga 60 MHz, probe ini dapat digunakan untuk membantu pengamatan sinyal pada berbagai rangkaian elektronik, termasuk rangkaian analog, digital, dan sistem kontrol. Kinerja aktualnya tetap bergantung pada spesifikasi probe, osiloskop yang digunakan, serta pengaturan kompensasi probe.

Probe Oscilloscope 60 MHz x1 x10 dapat menjadi pilihan untuk kebutuhan pengujian, perawatan, troubleshooting, dan analisis rangkaian elektronik di laboratorium, bengkel servis, fasilitas pendidikan, maupun lingkungan industri.

2. Kelebihan Probe Oscilloscope 60 MHz x1 x10

• Bandwidth hingga 60 MHz — mendukung pengamatan berbagai bentuk gelombang sinyal dalam rentang frekuensi yang sesuai dengan spesifikasi probe dan osiloskop.

• Dua pilihan atenuasi x1 dan x10 — memberikan fleksibilitas dalam menyesuaikan pengukuran dengan amplitudo sinyal dan karakteristik rangkaian.

• Mendukung analisis bentuk gelombang — membantu mengamati bentuk sinyal, amplitudo, periode, frekuensi, dan karakteristik transien melalui osiloskop.

• Membantu troubleshooting elektronik — dapat digunakan untuk menelusuri sinyal pada rangkaian dan membantu mengidentifikasi gangguan atau ketidaknormalan.

• Cocok untuk berbagai kebutuhan pengujian — bermanfaat untuk pekerjaan teknisi, pembelajaran elektronika, pengembangan produk, dan pengujian peralatan.

• Penggunaan fleksibel — dapat digunakan pada osiloskop yang memiliki konektor dan spesifikasi masukan yang kompatibel.

Catatan: Pastikan nilai tegangan maksimum, rating keselamatan, jenis konektor, dan kompatibilitas probe dengan osiloskop sebelum digunakan. Nilai tersebut tidak dapat dipastikan hanya dari keterangan 60 MHz x1 x10.

3. Fungsi Probe Oscilloscope

Probe osiloskop memiliki beberapa fungsi utama, antara lain:

1. Menghubungkan rangkaian ke osiloskop untuk menyalurkan sinyal listrik dari titik pengukuran ke instrumen.

2. Mengamati bentuk gelombang sinyal untuk membantu menganalisis karakteristik sinyal listrik.

3. Mengukur parameter sinyal seperti amplitudo, frekuensi, periode, dan waktu naik (rise time) melalui tampilan dan fitur pengukuran osiloskop.

4. Menganalisis rangkaian elektronik pada perangkat analog, digital, sistem kontrol, dan rangkaian eksperimen.

5. Mendukung pemeriksaan kerusakan dengan membantu teknisi membandingkan sinyal aktual terhadap karakteristik yang diharapkan.

4. Spesifikasi Produk

5. Cara Menggunakan Probe Oscilloscope 60 MHz x1 x10

1. Periksa kompatibilitas. Pastikan probe sesuai dengan konektor, bandwidth, dan spesifikasi masukan osiloskop.

2. Hubungkan probe. Pasang konektor probe ke kanal input osiloskop.

3. Pilih faktor atenuasi. Gunakan mode x1 atau x10 sesuai kebutuhan dan rating probe.

4. Samakan pengaturan osiloskop. Atur faktor probe pada menu kanal osiloskop agar pembacaan tegangan sesuai.

5. Lakukan kompensasi probe. Jika tersedia, hubungkan probe ke terminal kalibrasi osiloskop dan sesuaikan kompensasi mengikuti petunjuk produsen.

6. Hubungkan ke titik pengukuran. Pasang ujung probe pada titik sinyal dan klip ground pada titik referensi yang benar.

7. Amati hasil pengukuran. Atur skala tegangan (Volts/Div) dan skala waktu (Time/Div) untuk mendapatkan tampilan gelombang yang jelas.

8. Lepaskan dengan aman. Putuskan sambungan pengukuran sebelum mengubah konfigurasi rangkaian.

Peringatan keselamatan: Jangan mengukur rangkaian bertegangan tinggi atau terhubung langsung ke listrik PLN kecuali probe, osiloskop, dan metode pengukuran memiliki rating keselamatan yang sesuai. Ground probe pada osiloskop konvensional sering terhubung ke ground pelindung, sehingga pemasangan yang salah dapat menyebabkan korsleting.

6. Aplikasi dan Penggunaan

Probe Oscilloscope 60 MHz x1 x10 dapat dimanfaatkan untuk:

• Pengujian rangkaian elektronika analog dan digital.

• Pemeriksaan sinyal pada mikrokontroler dan sistem embedded.

• Analisis sinyal pada rangkaian penguat dan osilator.

• Troubleshooting perangkat elektronik dan modul kontrol.

• Praktikum elektronika di sekolah, kampus, dan laboratorium.

• Pengujian serta pemeliharaan peralatan elektronik.
