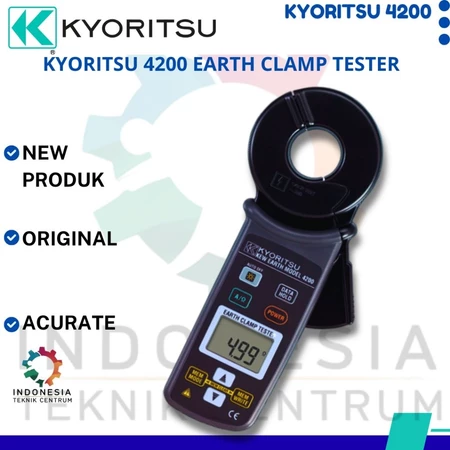

Kyoritsu 4200 Digital Earth Clamp Tester alat ukur resistansi grounding dan arus AC dengan teknologi penjepit digital

Kyoritsu 4200 Digital Earth Clamp Tester | Alat Ukur Grounding

Rp1

The earth resistance from 0.05 to 1500 can be measured without the auxiliary earth spikes.

(The Multiple Earthing System.)

True RMS

Accurate true RMS readings of AC current including distorted waveform from 1mA to 30.0A

Noise Check Function

A function to detect current, which effects on an earth resistance measurement and display “NOISE” mark on the LCD.

Memory function

Save and display up to 100 measurement data.

Data hold function / Buzzer function / Back light function

Compliant with Safety Standards of IEC 61010-1 : CAT IV 300V Pollution degree2

Categories: , Tags: , , , , , , , , , , , , , , , , , , , , , , Brand:

Deskripsi Produk

Digital Earth Clamp Tester Kyoritsu 4200 adalah alat ukur digital yang dirancang untuk mengukur resistansi pentanahan (earth resistance) dan arus AC pada sistem grounding atau pembumian listrik. Alat ini menggunakan teknologi clamp atau penjepit sehingga pengukuran resistansi grounding pada sistem pembumian multi-grounding dapat dilakukan tanpa perlu memasang elektroda bantu tambahan.

Kyoritsu 4200 cocok digunakan oleh teknisi listrik, kontraktor instalasi listrik, petugas pemeliharaan gedung, teknisi industri, serta tenaga profesional yang membutuhkan pemeriksaan sistem grounding secara praktis dan efisien.

Selain mengukur resistansi tanah melalui jalur pembumian, alat ini juga dilengkapi fitur pengukuran arus AC True RMS hingga 30 A, fungsi deteksi gangguan sinyal atau Noise Check, memori penyimpanan hingga 100 data pengukuran, serta layar LCD dengan fitur Data Hold dan lampu latar.

Dengan desain penjepit yang praktis dan kemampuan pengukuran otomatis, Kyoritsu 4200 Earth Clamp Tester membantu proses pemeriksaan sistem pembumian, pemeliharaan instalasi listrik, serta pemantauan kondisi jaringan grounding.

Catatan penting: Kyoritsu 4200 digunakan untuk sistem pembumian multipoint atau multi-grounding. Alat ini tidak dapat mengukur sistem grounding tunggal yang terisolasi.

2. Kelebihan Kyoritsu 4200

Pengukuran resistansi grounding tanpa elektroda bantu

Teknologi clamp memudahkan pemeriksaan resistansi pada sistem multi-grounding tanpa perlu memasang patok elektroda bantu tambahan.

Pengukuran arus AC True RMS

Mampu mengukur arus AC hingga 30 A dengan pembacaan True RMS untuk membantu memperoleh hasil pengukuran pada bentuk gelombang yang tidak sinusoidal.

Fitur Noise Check

Membantu mendeteksi arus atau gangguan listrik yang dapat memengaruhi pengukuran resistansi grounding melalui indikator pada layar LCD.

Memori hingga 100 data

Hasil pengukuran dapat disimpan dan ditampilkan kembali untuk mempermudah pencatatan inspeksi dan pemeliharaan instalasi.

Layar LCD dan fitur Data Hold

Membantu pengguna membaca hasil pengukuran dengan lebih mudah, termasuk ketika bekerja di area dengan pencahayaan minim berkat lampu latar.

Standar keselamatan pengukuran

Memenuhi standar IEC 61010-1 kategori CAT IV 300 V, Pollution Degree 2, serta IEC 61010-2-032 dan IEC 61326 sesuai spesifikasi produk.

Referensi spesifikasi: informasi resmi Kyoritsu.

]

3. Fungsi dan kegunaan alat

Digital Earth Clamp Tester Kyoritsu 4200 memiliki beberapa fungsi utama berikut.

  • Mengukur resistansi grounding: memeriksa nilai resistansi pada jaringan pembumian multipoint untuk membantu evaluasi kondisi sistem pentanahan.

  • Mengukur arus AC: memeriksa arus AC atau arus bocor pada konduktor yang sesuai dengan kemampuan alat.

  • Memeriksa kondisi jaringan grounding: membantu teknisi mengidentifikasi perubahan nilai resistansi yang perlu ditindaklanjuti.

  • Mendukung inspeksi instalasi listrik: digunakan dalam kegiatan pemeriksaan berkala pada gedung, fasilitas industri, dan instalasi listrik.

  • Menyimpan hasil pengukuran: mempermudah dokumentasi hasil inspeksi dengan kapasitas memori hingga 100 data.

  • Membantu mendeteksi gangguan pengukuran: fitur Noise Check memberikan indikasi apabila terdapat gangguan arus yang dapat memengaruhi hasil pengukuran resistansi.

4. Spesifikasi teknis Kyoritsu 4200

Parameter Spesifikasi
Merek Kyoritsu
Model 4200
Jenis alat Digital Earth Clamp Tester
Pengukuran utama Resistansi grounding dan arus AC
Rentang resistansi grounding 0,05–1500 Ω; rentang tampilan otomatis hingga 1580 Ω
Rentang arus AC 100 mA / 1000 mA / 10 A / 30 A
Akurasi arus AC ±2% ±0,7 mA pada rentang 0,0–104,9 mA; ±2% pada rentang 80 mA–31,5 A, sesuai kondisi spesifikasi
Diameter konduktor maksimum Sekitar Ø32 mm
Waktu respons resistansi Sekitar 7 detik
Waktu respons arus AC Sekitar 2 detik
Kapasitas memori Hingga 100 data
Fitur tambahan True RMS, Noise Check, Data Hold, buzzer, backlight, auto power-off
Catu daya 4 baterai AA, 1,5 V
Dimensi 246 × 120 × 54 mm
Berat Sekitar 780 gram termasuk baterai
Standar keselamatan IEC 61010-1 CAT IV 300 V, Pollution Degree 2
Aksesori yang tercantum Baterai, resistor pemeriksaan fungsi Model 8304, hard carrying case Model 9166, dan buku petunjuk

Sumber spesifikasi: Kyoritsu Model 4200. Nilai akurasi resistansi bergantung pada rentang pengukuran; pada rentang tinggi tertentu, pembacaan dapat ditampilkan tanpa jaminan akurasi.

]

5. Cara menggunakan Digital Earth Clamp Tester Kyoritsu 4200

  1. Periksa kondisi alat. Pastikan bodi, rahang penjepit, dan layar tidak mengalami kerusakan. Periksa kondisi baterai sebelum digunakan.

  2. Nyalakan alat. Tekan tombol daya dan pilih fungsi pengukuran yang sesuai, yaitu resistansi grounding atau arus AC.

  3. Periksa sistem pembumian. Pastikan instalasi yang akan diukur merupakan sistem multi-grounding yang sesuai dengan prinsip kerja alat.

  4. Jepitkan rahang alat. Buka rahang clamp, posisikan mengelilingi satu konduktor pembumian yang sesuai, kemudian tutup hingga rapat. Hindari menjepit beberapa konduktor sekaligus.

  5. Tunggu hasil pengukuran. Biarkan alat menyelesaikan proses pengukuran dan perhatikan nilai yang tampil pada layar LCD.

  6. Gunakan fitur tambahan bila diperlukan. Aktifkan Data Hold untuk menahan angka di layar atau simpan hasil menggunakan fitur memori.

  7. Evaluasi hasil. Bandingkan hasil pengukuran dengan standar, spesifikasi instalasi, dan ketentuan teknis yang berlaku.

  8. Selesaikan pengukuran. Lepaskan alat dengan aman, matikan perangkat, dan catat hasil pengukuran untuk dokumentasi.

Peringatan: Pengukuran harus dilakukan oleh personel yang kompeten dengan mengikuti petunjuk penggunaan dan prosedur keselamatan listrik. Kyoritsu 4200 tidak ditujukan untuk mengukur elektroda grounding tunggal yang tidak membentuk jalur multi-grounding.
