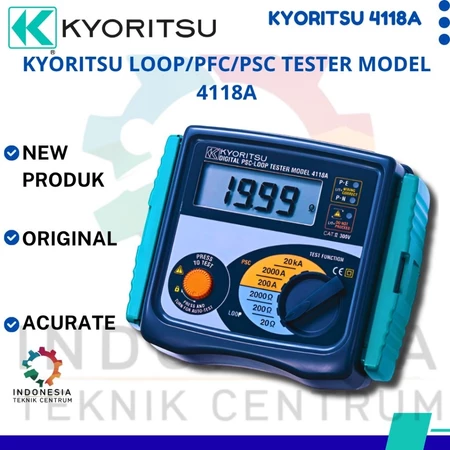

Kyoritsu 4118A LOOP/PFC/PSC Tester – Alat Ukur Impedansi Loop

Kyoritsu LOOP/PFC/PSC Tester Model 4118A adalah alat ukur instalasi listrik yang dirancang untuk membantu teknisi listrik melakukan pengujian impedansi loop, serta mengukur parameter yang berkaitan dengan arus gangguan dan arus hubung singkat prospektif. Alat ini digunakan dalam pemeriksaan instalasi listrik untuk membantu mengevaluasi kondisi sistem pembumian (grounding), jalur proteksi, dan karakteristik rangkaian listrik.

Kyoritsu 4118A cocok digunakan oleh teknisi listrik profesional, kontraktor instalasi listrik, petugas pemeliharaan gedung, teknisi industri, serta tenaga ahli yang melakukan pemeriksaan dan pengujian sistem kelistrikan.

Dengan fungsi pengujian LOOP, PFC, dan PSC, alat ini membantu pengguna memperoleh informasi penting untuk mendukung pemeriksaan keselamatan instalasi listrik dan evaluasi sistem proteksi sesuai prosedur pengujian yang berlaku.

2. Fungsi Utama Kyoritsu 4118A

1. Loop Impedance Tester

Digunakan untuk mengukur impedansi loop pada instalasi listrik. Hasil pengukuran membantu teknisi mengevaluasi jalur arus gangguan dan menilai apakah karakteristik rangkaian mendukung kerja perangkat proteksi sesuai persyaratan instalasi.

2. PFC – Prospective Fault Current

PFC berkaitan dengan perkiraan arus gangguan prospektif yang dapat mengalir ketika terjadi gangguan listrik. Informasi ini membantu teknisi mengevaluasi kemampuan sistem proteksi dalam menghadapi kondisi gangguan.

3. PSC – Prospective Short Circuit Current

PSC berkaitan dengan perkiraan arus hubung singkat prospektif pada titik pengujian. Data ini dapat digunakan sebagai salah satu bahan evaluasi dalam pemeriksaan kapasitas pemutusan perangkat proteksi dan kesesuaian instalasi.

4. Pemeriksaan Instalasi Listrik

Mendukung pekerjaan inspeksi, pemeliharaan, pengujian berkala, dan pemeriksaan kualitas instalasi listrik pada bangunan maupun lingkungan industri.

5. Evaluasi Sistem Proteksi

Data hasil pengukuran dapat membantu teknisi menilai karakteristik jalur gangguan dan kesesuaian sistem proteksi. Interpretasi hasil harus mempertimbangkan standar instalasi, karakteristik pemutus sirkuit, serta prosedur pengujian yang berlaku.

3. Kelebihan Kyoritsu 4118A

1. Teknologi mikroprosesor

Dilengkapi sistem kontrol mikroprosesor yang dirancang untuk mendukung pengukuran dengan akurasi dan keandalan tinggi.

2. Pengujian loop dengan arus rendah

Pada rentang impedansi 2.000 Ω, alat menggunakan arus uji 15 mA. Fitur ini membantu mengurangi risiko pemutusan RCD saat pengujian pada kondisi yang sesuai, termasuk RCD dengan sensitivitas nominal 30 mA.

3. Tiga indikator LED pemeriksaan kabel

Memiliki tiga indikator LED untuk membantu memeriksa kondisi sambungan kabel dan memberikan indikasi visual apabila terdapat pertukaran kabel fase dan netral pada stopkontak.

4. Pembacaan digital yang jelas

Layar digital berukuran besar membantu teknisi membaca hasil pengukuran dengan lebih mudah.

5. Resolusi impedansi rendah 0,01 Ω

Mendukung pengukuran impedansi loop dengan resolusi 0,01 Ω untuk membantu pemeriksaan karakteristik jalur listrik.

6. Perlindungan terhadap panas berlebih

Fitur penguncian otomatis akan menghentikan pengujian ketika resistor internal mengalami panas berlebih, sehingga membantu melindungi alat.

7. Perlindungan bodi IP54

Dirancang dengan tingkat perlindungan IP54 terhadap masuknya debu dalam batas yang ditentukan dan percikan air dari berbagai arah. Alat tetap harus digunakan sesuai batas lingkungan pengoperasian.

8. Mendukung standar keselamatan pengukuran

Memenuhi standar yang tercantum untuk model ini, termasuk IEC 61010-1 CAT III 300 V dan IEC 61557-1 serta IEC 61557-3.

4. Spesifikasi Teknis Kyoritsu 4118A

5. Cara Menggunakan Kyoritsu 4118A

1. Periksa kondisi alat. Pastikan bodi, kabel pengujian, konektor, dan aksesori tidak mengalami kerusakan.

2. Pastikan instalasi sesuai untuk pengujian. Periksa tegangan, kategori pengukuran, dan kondisi rangkaian berdasarkan petunjuk manual.

3. Hubungkan kabel pengujian. Gunakan kabel dan adaptor yang sesuai dengan jenis titik pengukuran, baik pada stopkontak maupun panel distribusi.

4. Periksa indikator kabel. Amati indikator LED untuk mengetahui apakah terdapat indikasi masalah pada sambungan fase, netral, atau kondisi kabel lainnya.

5. Pilih fungsi pengujian. Gunakan fungsi LOOP untuk mengukur impedansi loop atau fungsi PSC untuk memperoleh perkiraan arus hubung singkat prospektif, sesuai petunjuk pengoperasian.

6. Lakukan pengukuran. Jalankan pengujian sesuai prosedur keselamatan dan tunggu hingga hasil tampil pada layar.

7. Catat dan evaluasi hasil. Bandingkan hasil pengukuran dengan persyaratan instalasi, karakteristik perangkat proteksi, dan standar yang berlaku.

8. Simpan alat dengan benar. Setelah pengujian selesai, lepaskan kabel sesuai prosedur dan simpan alat di tempat yang kering.

Penting: Pengujian dilakukan pada instalasi bertegangan dan dapat melibatkan arus uji yang tinggi pada rentang tertentu. Pengoperasian harus dilakukan oleh personel kompeten menggunakan prosedur keselamatan yang benar. Jangan menyentuh bagian konduktif yang terbuka selama pengujian.

6. Aplikasi dan Penggunaan

Kyoritsu 4118A dapat digunakan untuk mendukung berbagai pekerjaan pengujian listrik, antara lain:

• Pemeriksaan instalasi listrik pada gedung perkantoran dan bangunan komersial.

• Pengujian instalasi listrik di fasilitas industri dan pabrik.

• Pemeriksaan impedansi loop pada rangkaian distribusi listrik.

• Evaluasi arus gangguan prospektif untuk membantu penilaian sistem proteksi.

• Pemeliharaan dan inspeksi instalasi listrik secara berkala.

• Pekerjaan teknisi listrik, kontraktor elektrikal, dan tim pemeliharaan fasilitas.
