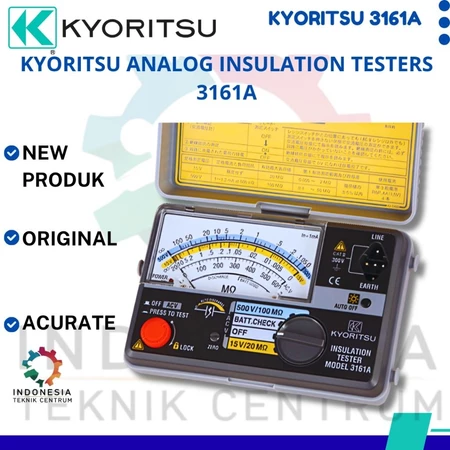

Kyoritsu 3161A Analog Insulation Tester alat ukur tahanan isolasi listrik analog 15V 500V

Kyoritsu 3161A Analog Insulation Tester – Alat Ukur Isolasi Listrik

Rp1

Analog Insulation / Continuity Tester

Compact and lightweight insulation testerIt weighs only 340g(battery included), but carries full measurement functions

Automatic discharge of circuit capacitance

Test leads with remote control switch

New robust housing case

Backlight function

Categories: , Tags: , , , , , , , , , , , , , , , , , , , , , , Brand:

Deskripsi Produk SEO Kyoritsu Analog Insulation Tester 3161A

Kyoritsu Analog Insulation Testers 3161A – Alat Ukur Tahanan Isolasi Listrik

Kyoritsu 3161A Analog Insulation Tester adalah alat ukur tahanan isolasi listrik analog yang dirancang untuk membantu teknisi melakukan pemeriksaan kondisi isolasi pada instalasi dan peralatan listrik. Alat ini memiliki pilihan tegangan pengujian DC 15 V dan 500 V, serta fungsi pengukuran tegangan AC hingga 600 V.

Dengan desain yang ringkas, bobot sekitar 340 gram termasuk baterai, dan skala analog yang mudah dibaca, Kyoritsu 3161A cocok digunakan untuk kebutuhan inspeksi, pemeliharaan, serta pemeriksaan kelistrikan di lingkungan industri maupun pekerjaan teknisi listrik.

MODEL 3161A
+1

Kelebihan Kyoritsu 3161A

  • Desain ringkas dan ringan: Bobot sekitar 340 gram membuat alat mudah dibawa untuk pekerjaan lapangan.

  • Dua pilihan tegangan uji isolasi: Tegangan pengujian DC 15 V dan 500 V untuk mendukung pemeriksaan sesuai kebutuhan dan karakteristik peralatan.

  • Skala analog: Jarum penunjuk memudahkan pengguna mengamati hasil pengukuran secara langsung.

  • Fitur backlight: Membantu pembacaan skala saat bekerja di area dengan pencahayaan terbatas.

  • Pelepasan muatan otomatis: Membantu membuang muatan listrik yang tersimpan pada kapasitansi rangkaian setelah pengujian.

  • Test lead dengan remote switch: Memudahkan pengoperasian pengujian melalui sakelar pada kabel probe.

  • Casing kokoh: Dirancang untuk mendukung penggunaan dalam pekerjaan pemeriksaan kelistrikan.

  • Tali untuk penggunaan praktis: Membantu memudahkan penggunaan alat saat melakukan inspeksi di lapangan.

Fitur-fitur tersebut menjadikan Kyoritsu 3161A sebagai pilihan praktis untuk pemeriksaan tahanan isolasi secara berkala.

MODEL 3161A
+1

Fungsi Kyoritsu Analog Insulation Tester 3161A

Kyoritsu 3161A memiliki beberapa fungsi utama untuk mendukung pemeriksaan sistem kelistrikan.

1. Mengukur tahanan isolasi listrik Digunakan untuk memeriksa nilai resistansi isolasi pada kabel, instalasi listrik, dan peralatan listrik yang sesuai dengan tegangan pengujian alat.

2. Membantu mengevaluasi kondisi isolasi Hasil pengukuran dapat digunakan sebagai salah satu indikator untuk menilai kondisi isolasi serta membantu mendeteksi kemungkinan penurunan kualitas isolasi.

3. Mengukur tegangan AC Memiliki rentang pengukuran tegangan AC hingga 600 V untuk pemeriksaan tegangan sesuai spesifikasi alat.

4. Mendukung perawatan dan inspeksi listrik Cocok untuk membantu kegiatan preventive maintenance, pemeriksaan instalasi, serta pemeliharaan peralatan listrik di lingkungan kerja.

5. Membantu pemeriksaan rutin teknisi Bentuknya yang ringkas memudahkan penggunaan ketika melakukan pemeriksaan di bengkel, fasilitas industri, gedung, maupun lokasi instalasi listrik.

Spesifikasi Teknis Kyoritsu 3161A

Spesifikasi Keterangan
Merek Kyoritsu
Model 3161A
Jenis alat Analog Insulation / Continuity Tester
Tegangan uji isolasi DC 15 V / 500 V
Nilai skala efektif maksimum 20 MΩ / 100 MΩ
Nilai skala tengah 0,05 MΩ / 2 MΩ
Rentang pengukuran efektif utama 0,005–2 MΩ / 0,1–50 MΩ
Akurasi rentang efektif utama ±5% dari nilai yang ditunjukkan
Akurasi rentang lainnya ±10% dari nilai yang ditunjukkan, di luar batas skala tertentu
Pengukuran tegangan AC Hingga 600 V
Akurasi tegangan AC ±3% dari skala penuh
Fitur tambahan Backlight, pelepasan muatan otomatis, remote switch
Standar keselamatan IEC/EN 61010-1 CAT III 300 V, CAT II 600 V
Catu daya 4 baterai AA 1,5 V
Dimensi 90 × 137 × 40 mm
Berat Sekitar 340 gram, termasuk baterai

Sumber spesifikasi: dokumentasi resmi Kyoritsu.

MODEL 3161A
+1

Cara Menggunakan Kyoritsu 3161A

  1. Periksa kondisi alat. Pastikan bodi, kabel pengujian, dan probe tidak mengalami kerusakan. Periksa kondisi baterai sebelum digunakan.

  2. Pastikan rangkaian aman. Matikan sumber listrik dan pastikan objek yang akan diuji telah terisolasi dari sumber tegangan serta tidak terhubung ke peralatan yang dapat rusak akibat pengujian.

  3. Pilih tegangan pengujian. Sesuaikan pilihan 15 V atau 500 V dengan spesifikasi peralatan, prosedur pemeriksaan, dan ketentuan keselamatan yang berlaku.

  4. Hubungkan kabel pengujian. Pasang probe ke titik pengujian yang sesuai pada objek yang akan diperiksa.

  5. Lakukan pengukuran. Operasikan alat menggunakan sakelar pengujian sesuai petunjuk manual, lalu amati jarum pada skala analog.

  6. Evaluasi hasil. Bandingkan hasil pengukuran dengan standar atau batas tahanan isolasi yang berlaku untuk peralatan tersebut.

  7. Selesaikan pengujian dengan aman. Lepaskan probe sesuai prosedur dan pastikan muatan tersimpan telah terbuang sebelum menyentuh rangkaian. Fitur pelepasan otomatis tidak menggantikan prosedur verifikasi keselamatan.

Penting: Jangan melakukan pengujian tahanan isolasi pada rangkaian bertegangan. Pengukuran tegangan AC dan pengujian isolasi merupakan prosedur berbeda; ikuti manual alat dan gunakan perlindungan yang sesuai.

Aplikasi Penggunaan

Kyoritsu 3161A dapat digunakan untuk mendukung pekerjaan berikut:

  • Pemeriksaan tahanan isolasi kabel listrik.

  • Inspeksi instalasi listrik bangunan.

  • Pemeliharaan peralatan listrik dan panel yang sesuai.

  • Pemeriksaan berkala di fasilitas industri dan manufaktur.

  • Pekerjaan teknisi listrik, teknisi pemeliharaan, dan petugas inspeksi.

  • Pemeriksaan kondisi isolasi sebagai bagian dari program preventive maintenance.

Kesesuaian pengujian tetap bergantung pada tegangan uji yang diizinkan oleh produsen peralatan dan prosedur keselamatan yang berlaku.
