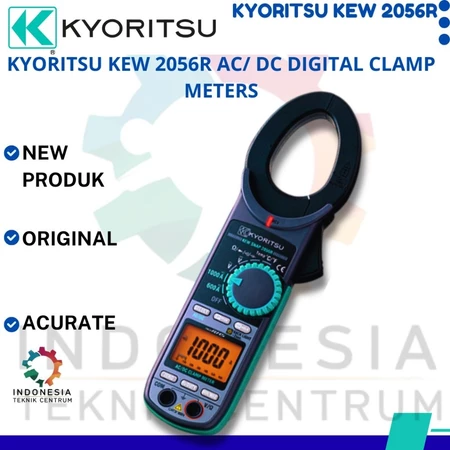

Kyoritsu KEW 2056R AC/DC Digital Clamp Meter 1000A True RMS untuk pengukuran arus dan tegangan listrik

Kyoritsu KEW 2056R AC/DC Digital Clamp Meter 1000A

Rp1

Designed to meet international safety standard IEC 61010-1 CAT IV 600V.

CAT IV Clamp Meters can measure the Voltage and Current in both every low and high power circuits.

Very useful for power distribution companies, power utilities and maintenance fields.

True RMS enables an accurate measurement

Categories: , Tags: , , , , , , , , , , , , , , , , , , , , , , Brand:

Kyoritsu KEW 2056R AC/DC Digital Clamp Meter adalah alat ukur listrik digital jenis tang ampere (clamp meter) yang dirancang untuk membantu pengukuran arus listrik AC dan DC serta berbagai parameter kelistrikan lainnya. Alat ini cocok digunakan oleh teknisi listrik, teknisi industri, teknisi pemeliharaan mesin, teknisi panel listrik, hingga tenaga profesional yang membutuhkan alat ukur praktis untuk pemeriksaan dan perawatan instalasi listrik.

Dengan desain penjepit arus, Kyoritsu KEW 2056R memungkinkan pengukuran arus tanpa harus memutus rangkaian listrik untuk memasang alat secara seri. Fitur ini membantu meningkatkan efisiensi pekerjaan serta memudahkan pemeriksaan pada kabel penghantar yang sulit dijangkau.

Sebagai digital clamp meter, alat ini mendukung pekerjaan inspeksi dan troubleshooting kelistrikan dengan tampilan digital yang memudahkan pembacaan hasil pengukuran. Kemampuan mengukur arus AC/DC menjadikannya pilihan untuk berbagai kebutuhan pemeriksaan sistem kelistrikan, baik pada instalasi listrik maupun peralatan industri.

2. Kelebihan Kyoritsu KEW 2056R

  • Pengukuran arus AC dan DC: Membantu pemeriksaan arus bolak-balik dan arus searah untuk berbagai aplikasi kelistrikan.

  • Metode pengukuran menggunakan clamp: Arus dapat diukur dengan menjepit konduktor yang sesuai tanpa memutus rangkaian.

  • Tampilan digital: Mempermudah pengguna membaca hasil pengukuran secara langsung.

  • Mendukung troubleshooting listrik: Berguna untuk membantu mengidentifikasi kondisi arus yang tidak sesuai dengan kebutuhan operasional.

  • Praktis untuk pemeliharaan: Membantu teknisi melakukan pemeriksaan rutin pada panel listrik, mesin, dan instalasi.

  • Mendukung pekerjaan teknisi profesional: Cocok digunakan dalam pekerjaan inspeksi, perawatan, dan pemeriksaan sistem kelistrikan.

  • Fleksibel untuk berbagai lingkungan kerja: Dapat digunakan sesuai spesifikasi alat dan prosedur keselamatan pada instalasi maupun peralatan listrik.

3. Fungsi dan Kegunaan Alat

Kyoritsu KEW 2056R memiliki beragam fungsi pengukuran untuk mendukung pemeriksaan kelistrikan. Berikut fungsi utamanya.

1. Mengukur arus AC (AC Current) Digunakan untuk mengetahui besarnya arus bolak-balik pada kabel penghantar, panel distribusi, motor listrik, dan peralatan industri, dengan rentang pengukuran hingga 1.000 A.

2. Mengukur arus DC (DC Current) Membantu pemeriksaan arus searah pada sistem kelistrikan DC, termasuk aplikasi kelistrikan industri dan sistem baterai yang sesuai dengan rentang alat.

3. Mengukur tegangan AC/DC Digunakan untuk memeriksa tegangan pada sumber listrik, rangkaian elektronik, sistem kontrol, serta instalasi listrik.

4. Mengukur resistansi atau hambatan Membantu memeriksa nilai hambatan komponen listrik dan elektronik.

5. Memeriksa kontinuitas rangkaian Fitur buzzer memberikan bunyi ketika kontinuitas terdeteksi sesuai ambang alat, sehingga mempermudah pemeriksaan sambungan kabel dan jalur listrik.

6. Mengukur kapasitansi Digunakan untuk mengukur kapasitansi komponen seperti kapasitor dalam batas rentang yang tersedia.

7. Mengukur frekuensi dan duty cycle Membantu pemeriksaan frekuensi sinyal listrik serta persentase duty cycle pada sinyal yang sesuai.

8. Mengukur suhu Dapat digunakan untuk pengukuran suhu dengan probe temperatur opsional model 8216, pada rentang yang ditentukan spesifikasi.

9. Mendeteksi keberadaan tegangan AC tanpa kontak Fitur Non-Contact Voltage (NCV) menggunakan indikator LED merah untuk memberikan peringatan adanya tegangan AC.

10. Merekam nilai minimum, maksimum, dan puncak Fungsi MIN/MAX dan Peak Hold membantu teknisi memantau perubahan nilai pengukuran sesuai parameter dan mode yang didukung.

4. Spesifikasi Kyoritsu KEW 2056R

Spesifikasi Keterangan
Merek Kyoritsu
Model KEW 2056R
Jenis alat AC/DC Digital Clamp Meter
Arus AC 0–600,0 A / 1.000 A
Arus DC 0–600,0 A / 1.000 A
Tegangan AC 6 V / 60 V / 600 V
Tegangan DC 600 mV / 6 V / 60 V / 600 V
Resistansi 600 Ω hingga 60 MΩ
Kapasitansi 400 nF / 4 µF / 40 µF
Frekuensi 10 Hz / 100 Hz / 1 kHz / 10 kHz
Duty cycle 0,1–99,9%
Pengukuran suhu -50 hingga +300°C dengan probe opsional 8216
Diameter konduktor maksimum Sekitar 40 mm
Tampilan 6.039 counts dengan bar graph
Fitur keselamatan NCV dan kategori pengukuran CAT IV 600 V
Standar keselamatan IEC 61010-1, IEC 61010-2-032 dan IEC 61326
Catu daya 2 baterai AAA 1,5 V
Dimensi 254 × 82 × 36 mm
Berat Sekitar 310 gram
Aksesori standar Test lead model 7066A, carrying case model 9094, baterai dan buku petunjuk
Aksesori opsional Temperature probe model 8216

Catatan: Probe temperatur 8216 merupakan aksesori opsional. Pastikan kelengkapan paket yang diterima sesuai penawaran penjual.

5. Cara Menggunakan Kyoritsu KEW 2056R

Berikut langkah umum penggunaan alat untuk membantu pemeriksaan kelistrikan.

  1. Periksa kondisi alat. Pastikan bodi, rahang penjepit, kabel test lead, dan baterai dalam kondisi baik.

  2. Nyalakan alat. Putar sakelar pemilih fungsi ke mode pengukuran yang dibutuhkan.

  3. Pilih metode pengukuran. Gunakan rahang penjepit untuk pengukuran arus AC/DC atau test lead untuk pengukuran tegangan, resistansi, kontinuitas, dan fungsi lain yang sesuai.

  4. Lakukan pengukuran arus. Buka rahang penjepit dan jepit satu konduktor saja. Pastikan rahang tertutup sempurna dan pilih mode arus yang sesuai.

  5. Lakukan pengukuran tegangan. Hubungkan test lead ke terminal dan titik ukur yang benar, lalu pilih mode AC atau DC sesuai sumber yang diuji.

  6. Baca hasil pengukuran. Perhatikan nilai pada layar digital dan gunakan fungsi tambahan jika diperlukan.

  7. Selesaikan pengukuran. Lepaskan alat dengan aman, kembalikan sakelar ke posisi mati, lalu simpan alat dan aksesori di tempat yang sesuai.

Peringatan keselamatan: Pengukuran pada instalasi bertegangan harus dilakukan oleh personel yang kompeten dengan alat pelindung diri dan prosedur keselamatan yang sesuai. Untuk pengukuran arus menggunakan penjepit, jangan menjepit kabel fase dan netral secara bersamaan karena hasilnya tidak akan menunjukkan arus masing-masing konduktor dengan benar.

6. Aplikasi Penggunaan

Kyoritsu KEW 2056R dapat dimanfaatkan untuk berbagai kebutuhan profesional, antara lain:

  • Pemeliharaan panel distribusi listrik.

  • Pemeriksaan arus pada motor dan mesin industri.

  • Inspeksi instalasi listrik gedung dan fasilitas komersial.

  • Pemeriksaan tegangan dan kontinuitas kabel.

  • Troubleshooting sistem kontrol listrik.

  • Pemeriksaan komponen listrik dan elektronik.

  • Pemeliharaan sistem kelistrikan AC/DC.

  • Pekerjaan teknisi servis, kontraktor listrik, dan tim pemeliharaan fasilitas.

7. Mengapa Memilih Kyoritsu KEW 2056R?

Kyoritsu KEW 2056R merupakan pilihan bagi pengguna yang membutuhkan satu alat untuk berbagai pengukuran listrik. Kemampuan mengukur arus hingga 1.000 A AC/DC, fungsi True RMS, pengukuran tegangan, resistansi, kapasitansi, frekuensi, serta deteksi tegangan tanpa kontak membuatnya praktis untuk kebutuhan pemeriksaan dan pemeliharaan.

Selain itu, kategori keselamatan CAT IV 600 V, layar dengan bar graph, serta fitur penahanan dan pemantauan nilai pengukuran mendukung pekerjaan inspeksi yang lebih terstruktur. Pemilihan alat tetap perlu disesuaikan dengan jenis instalasi, rentang pengukuran, dan prosedur keselamatan yang berlaku.
