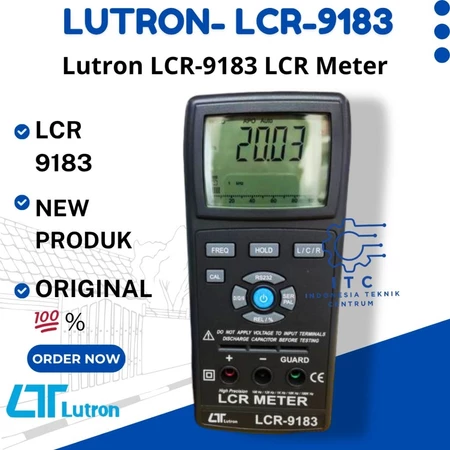

Lutron LCR-9183 LCR Meter – Digital LCR Meter untuk Pengukuran Komponen Elektronik

Lutron LCR-9183 LCR Meter – Digital LCR Meter untuk Pengukuran Komponen Elektronik

Rp1

Feature :

* 19,999/1,999 counts dual LCD display.

* AutoLCR smart check and measurement.

* Serial/Parallel modes are selectable.

* Ls/Lp/Cs/Cp with D/Q/θ /ESR parameters.

* Support DCR mode 1.00 Ω to 200.0 MΩ .

* Five different test frequency are available : 100 Hz/120 Hz/1 KHz/10 KHz/100 KHz.

* Test AC signal level : 0.6 V rms typically.

* Test range : ( ex. F = 1 KHz )

L : 200.00 uH to 2000.0 H

C : 2000.0 pF to 2.000 mF

R : 20.000Ω to 200.0 MΩ

* Multi-level battery detector.

* RS232/USB PC Computer interface.

* Can default auto power off.

GENERAL SPECIFICATIONS

Display

LCD size：56.4 X 52.9 mm.

Test frequency 100 Hz/120 Hz/1 KHz/10 KHz/100 KHz

Function : L/C/R Function selector

Frequency selector

D/Q/θ /ESR selector

Dissipation factor : 0.000 to 999

Quality factor 0.000 to 999

θ measurement ± 90°

Calibration Open/Short calibration

Data Hold : Freeze the display reading

Data output RS232/USB PC computer interface

Power off : Auto shut off saves battery life or manual off by push button

Range Accuracy Accuracy Remark 20 ( 1.2% + 5d ) ( 1.2% + 5d ) 200 ( 0.8% + 5d ) ( 0.8% + 5d ) 2000 ( 0.8% + 5d ) ( 0.8% + 5d ) 20 K ( 0.8% + 5d ) ( 0.8% + 5d ) 200 K ( 0.8% + 5d ) ( 0.8% + 5d ) 2000 K ( 1.5% + 5d ) ( 1.5% + 5d ) 20 M ( 1.5% + 5d ) ( 2.5% + 5d ) 200 M ( 2.5% + 5d ) ( 6% + 5d ) Range Accuracy Accuracy Remark 20 pF ( 2.5% + 5d ) ( 1.5% + 5d ) 200 pF ( 1.5% + 5d ) ( 1.5% + 5d ) 2000 pF ( 1.2% + 5d ) ( 1.5% + 5d ) 20 nF ( 1.0% + 5d ) ( 1% + 5d ) 200 nF ( 1.0% + 5d ) ( 1% + 5d ) 2000 nF ( 1.0% + 5d ) ( 1% + 5d ) 20 uF ( 1.0% + 5d ) ( 1% + 5d ) 200 uF ( 1.0% + 5d ) ( 1% + 5d ) 2000 uF ( 2% + 5d ) ( 2% + 5d ) 20 mF ( 3% + 5d ) Range Accuracy Accuracy Remark 20 uH ( 1.5% + 5d ) ( 1.5% + 5d 200 uH ( 1.5% + 5d ) ( 1.5% + 5d ) 2000 uH ( 1.5% + 5d ) ( 1.5% + 5d ) 20 mH ( 1.0% + 5d ) ( 1.0% + 5d ) 200 mH ( 1.0% + 5d ) ( 1.0% + 5d ) 2000 mH ( 1.0% + 5d ) ( 1.0% + 5d ) 20 H ( 1.0% + 5d ) ( 1.0% + 5d ) 200 H ( 1.0% + 5d ) ( 1.5% + 5d ) 2000 H ( 2% + 5d )

Standard Accessories yang termasuk dalam alat :

* Instruction manual

* Batere 9 Volt Kotak

* Alligator clips TL-03( red and black )1 Pair

Optional Accessories ( Tidak termasuk dalam Paket produk )

– SMDC-21 SMD

– Test Clip SMDA-22 SMD tester

– CA-05A Soft carrying case ( Tas )

Categories: , Tags: , , , , , , , , , , , , , , , , , , , , , , , , , , , , Brand:

Lutron LCR-9183 LCR Meter adalah alat ukur digital yang dirancang untuk melakukan pengukuran berbagai parameter komponen elektronik seperti induktansi (L), kapasitansi (C), dan resistansi (R). LCR meter ini cocok digunakan untuk kebutuhan teknisi elektronika, laboratorium, quality control, maintenance, pendidikan, hingga pengujian komponen elektronik.

Dengan fungsi pengukuran LCR dalam satu perangkat, Lutron LCR-9183 membantu pengguna melakukan pemeriksaan karakteristik komponen secara lebih praktis dan efisien. Alat ini dapat digunakan untuk menguji berbagai komponen seperti resistor, kapasitor, induktor, coil, choke, dan komponen pasif lainnya.

Fungsi Lutron LCR-9183 LCR Meter

Lutron LCR-9183 memiliki fungsi utama untuk mengukur tiga parameter dasar komponen pasif elektronik, yaitu:

1. Pengukuran Induktansi (L)

Digunakan untuk mengetahui nilai induktansi pada komponen seperti coil, induktor, transformer winding, choke, dan rangkaian induktif.

2. Pengukuran Kapasitansi (C)

Membantu mengukur nilai kapasitansi berbagai jenis kapasitor, sehingga dapat digunakan untuk pemeriksaan komponen dan pengecekan kondisi kapasitor.

3. Pengukuran Resistansi (R)

Digunakan untuk mengukur nilai hambatan resistor maupun resistansi pada komponen atau rangkaian tertentu.

Dengan kemampuan pengukuran L, C, dan R, satu unit LCR meter dapat digunakan untuk berbagai kebutuhan pengujian komponen elektronik tanpa harus menggunakan beberapa alat ukur secara terpisah.

Kelebihan Lutron LCR-9183

Lutron LCR-9183 LCR Meter memiliki sejumlah keunggulan yang membuatnya sesuai untuk penggunaan teknis maupun profesional, antara lain:

  • Multifungsi untuk pengukuran LCR – Satu alat dapat digunakan untuk mengukur induktansi, kapasitansi, dan resistansi.
  • Praktis untuk pengujian komponen elektronik – Memudahkan proses identifikasi dan pemeriksaan nilai komponen.
  • Cocok untuk troubleshooting – Dapat membantu teknisi menemukan komponen yang memiliki nilai pengukuran tidak sesuai.
  • Mendukung pekerjaan maintenance dan QC – Dapat digunakan dalam proses pemeriksaan komponen sebelum maupun sesudah pemasangan.
  • Serbaguna untuk berbagai kebutuhan elektronika – Cocok digunakan di workshop, laboratorium, sekolah, universitas, maupun lingkungan industri.
  • Pengoperasian yang praktis – Dirancang sebagai alat ukur khusus LCR sehingga proses pengukuran komponen menjadi lebih terarah.
  • Membantu pemeriksaan komponen pasif – Resistor, kapasitor, induktor, coil, dan komponen sejenis dapat diperiksa menggunakan satu perangkat.
  • Mendukung pekerjaan teknisi dan engineer – Berguna untuk proses pengembangan, perbaikan, inspeksi, dan pemeliharaan rangkaian elektronik.

Aplikasi Lutron LCR-9183

Lutron LCR-9183 dapat digunakan dalam berbagai bidang, seperti:

  • Teknisi elektronika
  • Servis dan reparasi perangkat elektronik
  • Laboratorium elektronika
  • Quality control komponen elektronik
  • Maintenance peralatan elektronik
  • Pemeriksaan resistor, kapasitor, dan induktor
  • Pengembangan dan perakitan rangkaian elektronik
  • Pendidikan dan praktikum elektronika
  • Workshop dan engineering
  • Pengujian komponen pasif

Komponen yang Dapat Diuji

LCR meter ini dapat dimanfaatkan untuk pemeriksaan berbagai komponen pasif, di antaranya:

  • Resistor
  • Kapasitor
  • Induktor
  • Coil
  • Choke
  • Komponen induktif
  • Komponen pasif elektronik lainnya

Mengapa Memilih Lutron LCR-9183?

Dalam pekerjaan elektronika, mengetahui nilai aktual suatu komponen sangat penting untuk memastikan komponen bekerja sesuai kebutuhan rangkaian. Lutron LCR-9183 LCR Meter menyediakan fungsi pengukuran L, C, dan R dalam satu perangkat sehingga pengguna dapat melakukan pemeriksaan komponen secara lebih praktis.

Alat ini dapat menjadi pilihan untuk teknisi servis, teknisi maintenance, engineer, laboratorium, institusi pendidikan, maupun bagian quality control yang membutuhkan perangkat pengukuran LCR untuk pemeriksaan komponen elektronik.

Kesimpulan

Lutron LCR-9183 LCR Meter merupakan alat ukur yang difungsikan untuk pengukuran induktansi, kapasitansi, dan resistansi. Dengan fungsi LCR yang terintegrasi dalam satu perangkat, alat ini membantu proses pengujian, pemeriksaan, troubleshooting, maintenance, dan quality control komponen elektronik.

Jika Anda membutuhkan LCR Meter untuk mengukur resistor, kapasitor, induktor, coil, dan komponen pasif lainnya, Lutron LCR-9183 dapat digunakan sebagai perangkat pendukung pengukuran dalam pekerjaan elektronika dan laboratorium.
