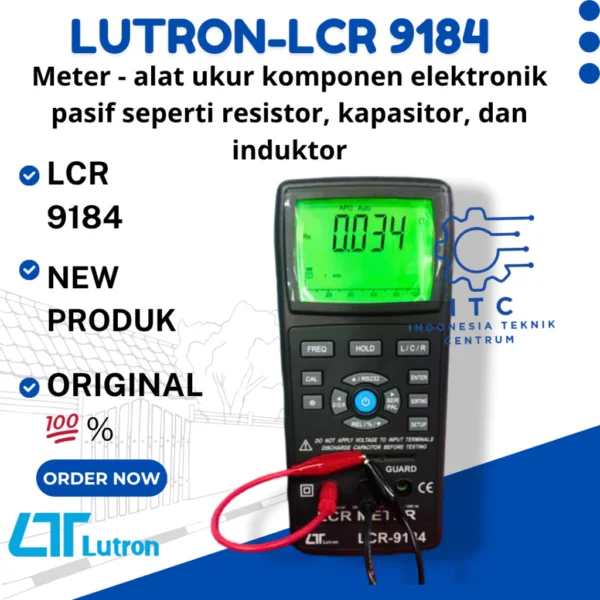

LUTRON LCR-9184 LCR Meter - alat ukur komponen elektronik pasif seperti resistor, kapasitor, dan induktor

LUTRON LCR-9184 LCR Meter – alat ukur komponen elektronik pasif seperti resistor, kapasitor, dan induktor

Rp1

Mengenal LUTRON LCR-9184 LCR Meter sebagai salah satu instrumen ukur profesional yang dirancang khusus untuk menguji dan menganalisis komponen elektronika pasif. Alat ini menjadi standar andalan di berbagai laboratorium, institusi pendidikan, lini produksi pabrik, hingga pusat reparasi perangkat elektronik berkat tingkat akurasi dan fleksibilitasnya yang tinggi.

Fungsi Utama LUTRON LCR-9184 LCR Meter

Sebagai alat ukur komprehensif, LUTRON LCR-9184 difokuskan untuk menguji tiga parameter pasif utama dalam rangkaian elektronika, yaitu Induktansi ($L$), Kapasitansi ($C$), dan Resistansi ($R$). Berikut adalah rincian fungsi krusial dari perangkat ini:
  • Pengukuran Kapasitansi (C – Capacitor): Mengukur nilai kapasitor mulai dari kisaran pF hingga mF ($Cs/Cp$), lengkap dengan parameter pendukung seperti Dissipation Factor ($D$) dan Equivalent Series Resistance (ESR) untuk mendeteksi kesehatan kapasitor elektrolit.
  • Pengukuran Induktansi (L – Inductor): Menguji komponen lilitan atau trafo/induktor dari rentang mikro-Henry hingga ribuan Henry ($Ls/Lp$) disertai analisis sudut fase ($\theta$).
  • Pengukuran Resistansi (R – Resistor & DCR): Menilai hambatan murni resistor serta mendukung mode Direct Current Resistance (DCR) dari skala Ohm rendah hingga tingkat Mega-Ohm.
  • AutoLCR Smart Check: Fungsi otomatis cerdas yang mampu mendeteksi jenis komponen yang sedang diuji tanpa perlu pengaturan manual yang rumit.

Kelebihan dan Keunggulan Kompetitif

LUTRON LCR-9184 dibekali dengan berbagai spesifikasi kelas atas yang membuatnya jauh lebih unggul dibandingkan multimeter konvensional dalam hal analisis komponen pasif:
  • Fleksibilitas Frekuensi Pengujian Luas: Menyediakan lima pilihan frekuensi uji yang dapat disesuaikan dengan karakteristik komponen, yakni 100 Hz, 120 Hz, 1 KHz, 10 KHz, hingga 100 KHz.
  • Layar LCD Ganda (Dual Display): Memiliki layar LCD berukuran besar dengan lampu latar hijau (green backlight) yang menampilkan 19,999 counts pada parameter utama dan 1,999 counts pada parameter sekunder secara bersamaan.
  • Mode Seri dan Paralel Selektif: Memungkinkan teknisi memilih mode ekuivalen Series (seri) atau Parallel (paralel) sesuai dengan kebutuhan analisis rangkaian presisi tinggi.
  • Konektivitas Komputer (RS232/USB Interface): Dilengkapi port komunikasi data ke PC, memudahkan proses pencatatan (data logging), analisis jangka panjang, dan kontrol kualitas secara digital.
  • Fitur Sorting (Penyortiran): Sangat membantu dalam kegiatan sortir komponen di lini produksi untuk mencocokkan toleransi komponen dengan cepat dan akurat.

Aplikasi Penggunaan di Berbagai Sektor

Keandalan yang ditawarkan membuat LUTRON LCR-9184 banyak diaplikasikan dalam berbagai bidang teknik elektro:
  • Riset dan Pengembangan (R&D): Membantu insinyur merancang prototype rangkaian dengan nilai komponen yang presisi.
  • Quality Control (QC) Pabrik Elektronik: Memastikan komponen pasif yang masuk atau keluar lini produksi bebas dari cacat nilai atau kerusakan tersembunyi.
  • Maintenance & Service Elektronik Lanjutan: Menganalisis kerusakan komponen mikroskopis pada papan sirkuit (PCB) seperti motherboard komputer, perangkat medis, dan sistem otomasi industri.
Pemilihan LUTRON LCR-9184 sebagai instrumen ukur harian adalah langkah investasi yang tepat bagi teknisi maupun institusi yang menuntut presisi tinggi demi performa rangkaian elektronika yang optimal dan stabil.
Categories: , Tags: , , , , , , , , , Brand:

Lutron LCR-9814 LCR Meter

Made in Taiwan

* 19,999/1,999 counts dual LCD display. * AutoLCR smart check and measurement. * Serial/Parallel modes are selectable. * Ls/Lp/Cs/Cp with D/Q/θ /ESR parameters. * Support DCR mode 1.00 Ω to 200.0 MΩ . * Five different test frequency are available : 100 Hz/120 Hz/1 KHz/10 KHz/100 KHz. * Test AC signal level : 0.6 V rms typically. * Test range : ( ex. F = 1 KHz ) L : 200.00 uH to 2000.0 H C : 2000.0 pF to 2.000 mF R : 20.000Ω to 200.0 MΩ * Multi-level battery detector. * LCD with green light backlight，easy reading. ELECTRICAL SPECIFICATIONS 1. RESISTANCE Range 20 Ω, 200 Ω, 2 KΩ, 20 KΩ, 200 KΩ, 2 MΩ Accuracy : ± ( 0.5% + 5d ) 20 MΩ Accuracy : ± ( 1% + 5d ) 200 MΩ Accuracy : ± ( 2% + 5d ) Resistance ( Rp/Rs ) Accuracy 100Hz/120Hz : 1000 Hz 20 Ω ± ( 1% + 5d ) :± ( 1% + 5d ) 200 Ω, 2 KΩ, 20 KΩ :± ( 0.5% + 5d ) 200 KΩ ± ( 0.5% + 5d ) :± ( 0.5% + 5d ) 2 MΩ ± ( 1% + 5d ) :± ( 1% + 5d ) 20 MΩ ± ( 1% + 5d ) :± ( 2% + 5d ) 200 MΩ ± ( 2% + 5d ) :± ( 5% + 5d ) 2. Capacitance ( Cp/Cs ) : D ≦ 0.1 Accuracy 100 Hz/120 Hz : 1000 Hz 20 pF ± ( 2% + 5d ) : ± ( 1% + 5d ) 200 pF ± ( 1% + 5d ) 2000 pF ± ( 0.8% + 5d ) 20 nF, 200 nF, 2000 nF, 20 uF, 200 uF ± ( 0.5% + 5d ) 2000 uF ± ( 1% + 5d ) 20 mF ± ( 2% + 5d ) Accuracy 10 KHz : 100 KHz 20 pF ± ( 1% + 5d ) 200 pF, 2000 pF, 20 nF, 200 nF, 2000 nF ± ( 0.5% + 5d ) 20 uF ± ( 0.8% + 5d ) 200 uF ± ( 1% + 5d ) -//- 3. Inductance ( Lp/Ls ) : D ≦ 0.1 Accuracy 100 Hz/120 Hz /1000 Hz 20 uH ± ( 1% + 5d ) 200 uH ± ( 1% + 5d ) 2000 uH ± ( 0.8% + 5d ) 20 mH ± ( 0.5% + 5d ) 200 mH ± ( 0.5% + 5d ) 2000 mH ± ( 0.5% + 5d ) 20 H ± ( 0.5% + 5d ) 200 H ± ( 0.5% + 5d ) 2000 H ± ( 1% + 5d )

Standard accessories ( Termasuk )

* Instruction manual

* Batere Kotak 9 Volt

* Alligator clips

Optional accessories ( Tidak termasuk )

SMD tester SMDA-22

SMD test clip SMDC-21

DC 9V adapter

Hard case CA-06

Soft case CA-05A
