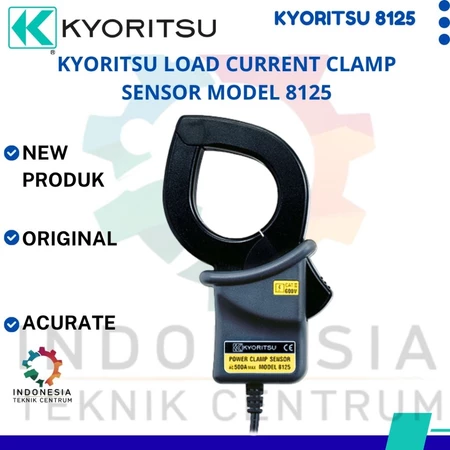

Kyoritsu MODEL 8125 Load Current Clamp Sensor AC 500A dengan bukaan penjepit Ø40 mm

Kyoritsu MODEL 8125 Load Current Clamp Sensor 500A

Categories: , Tags: , , , , , , , , , , , , , , , , , , , , , , , Brand:

Deskripsi Produk

Kyoritsu Load Current Clamp Sensor MODEL 8125 adalah sensor penjepit arus listrik AC (Load Current Clamp Sensor) yang dirancang untuk mendukung pengukuran arus listrik hingga 500 A. Sensor ini digunakan bersama alat ukur Kyoritsu yang kompatibel, seperti power meter, power quality analyzer, dan alat perekam atau pencatat parameter kelistrikan tertentu.

Kyoritsu MODEL 8125 memiliki diameter penjepit konduktor maksimum Ø40 mm, sehingga dapat digunakan untuk mengukur arus pada konduktor yang sesuai dengan kapasitas bukaan sensor. Sensor ini menghasilkan sinyal keluaran AC 500 mV pada arus 500 A, dengan rasio keluaran 1 mV/A, untuk diteruskan ke instrumen pengukuran yang kompatibel.

Produk ini cocok digunakan oleh teknisi listrik, teknisi pemeliharaan mesin, industri manufaktur, teknisi instalasi listrik, serta tenaga profesional yang membutuhkan pengukuran dan pemantauan arus listrik AC secara akurat.

2. Fungsi Kyoritsu MODEL 8125

Berikut beberapa fungsi utama sensor arus Kyoritsu MODEL 8125:

  • Mengukur arus listrik AC: Mendukung pengukuran arus listrik AC hingga rating 500 A melalui instrumen Kyoritsu yang sesuai.

  • Mendukung analisis kelistrikan: Digunakan sebagai sensor masukan arus pada alat analisis daya atau kualitas daya yang kompatibel.

  • Membantu pemeriksaan beban listrik: Mendukung pemeriksaan arus pada instalasi, panel distribusi, dan peralatan listrik.

  • Mendukung pemantauan parameter listrik: Dapat digunakan bersama instrumen pencatat atau penganalisis untuk membantu evaluasi kondisi operasional sistem listrik.

  • Mendukung pekerjaan pemeliharaan: Membantu teknisi melakukan pemeriksaan rutin dan pengumpulan data arus listrik pada peralatan industri.

Catatan: kemampuan analisis, pencatatan data, dan parameter yang tersedia bergantung pada instrumen Kyoritsu yang digunakan bersama sensor ini.

3. Kelebihan Kyoritsu Load Current Clamp Sensor MODEL 8125

Kapasitas arus hingga 500 A

Mendukung pemeriksaan arus AC pada berbagai aplikasi kelistrikan industri dan instalasi listrik yang sesuai dengan kapasitas sensor.

Bukaan penjepit Ø40 mm

Dirancang untuk menjepit konduktor dengan diameter yang sesuai, sehingga membantu proses pemasangan sensor pada titik pengukuran.

Karakteristik pengukuran yang presisi

Memiliki spesifikasi akurasi ±0,5% pembacaan ±0,1 mV pada 50/60 Hz dan ±1,0% pembacaan ±0,2 mV pada 40 Hz hingga 1 kHz.

Kabel sensor sekitar 3 meter

Memberikan fleksibilitas dalam penempatan sensor terhadap instrumen pengukur selama pemasangan masih sesuai dengan kebutuhan dan prosedur keselamatan.

Konektor MINI DIN 6-pin

Dirancang untuk dihubungkan dengan instrumen yang memiliki antarmuka sensor yang sesuai.

Sumber spesifikasi: dokumentasi resmi Kyoritsu MODEL 8125.

4. Spesifikasi Teknis

Parameter Spesifikasi
Merek Kyoritsu
Model MODEL 8125
Jenis produk Load Current Clamp Sensor
Jenis arus AC
Rating arus 500 A AC
Diameter konduktor Ø40 mm
Tegangan keluaran 500 mV AC pada 500 A
Rasio keluaran 1 mV/A AC
Akurasi pada 50/60 Hz ±0,5% pembacaan ±0,1 mV
Akurasi pada 40 Hz–1 kHz ±1,0% pembacaan ±0,2 mV
Karakteristik pergeseran fase Dalam ±1,0° pada 45–65 Hz
Panjang kabel Sekitar 3 meter
Konektor keluaran MINI DIN 6-pin
Impedansi keluaran Sekitar 2 Ω
Standar keselamatan IEC 61010-1, IEC 61010-2-032 CAT III 600 V, pollution degree 2
Standar EMC IEC 61326
Suhu operasional 0–50°C
Kelembapan operasional Maks. 85% RH, tanpa kondensasi
Dimensi 128 × 81 × 36 mm
Berat Sekitar 260 gram
Aksesori bawaan Tas pembawa MODEL 9095, manual, penanda kabel

5. Kompatibilitas Instrumen

Kyoritsu MODEL 8125 tercantum kompatibel dengan sejumlah instrumen berikut:

  • Kyoritsu 5010

  • Kyoritsu 5020

  • Kyoritsu 5050

  • Kyoritsu 6300

  • Kyoritsu 6305

  • Kyoritsu 6310

  • Kyoritsu 6315

Pastikan nomor model, versi instrumen, dan daftar kompatibilitas resmi telah diperiksa sebelum melakukan pemesanan. Kesesuaian konektor saja tidak menjamin bahwa sensor dapat digunakan dengan semua alat ukur.

6. Cara Menggunakan Kyoritsu MODEL 8125

  1. Periksa instrumen: Pastikan alat ukur Kyoritsu yang akan digunakan mendukung sensor MODEL 8125.

  2. Periksa kondisi sensor: Pastikan rahang penjepit, kabel, dan konektor tidak rusak.

  3. Hubungkan sensor: Sambungkan konektor MINI DIN 6-pin ke terminal sensor pada instrumen sesuai petunjuk manual.

  4. Persiapkan titik pengukuran: Identifikasi konduktor yang akan diukur dan pastikan ukuran konduktor sesuai dengan bukaan Ø40 mm.

  5. Pasang penjepit: Jepit satu konduktor yang akan diukur, bukan sekaligus konduktor fase dan netral, agar pengukuran arus dapat dilakukan dengan benar.

  6. Baca hasil pengukuran: Operasikan instrumen sesuai manual dan amati nilai arus yang ditampilkan.

  7. Selesaikan pengukuran: Lepaskan sensor dan simpan dengan aman setelah prosedur kerja selesai.

Penting: Pengukuran pada instalasi listrik bertegangan harus dilakukan oleh personel yang kompeten dengan alat pelindung dan prosedur keselamatan yang sesuai. Perhatikan batas kategori keselamatan instrumen dan sensor, serta jangan menggunakan sensor di luar spesifikasi yang ditentukan produsen.
