Lutron CBOX-406 Capacitance Decade Box | Alat Uji Kapasitansi
Rp1

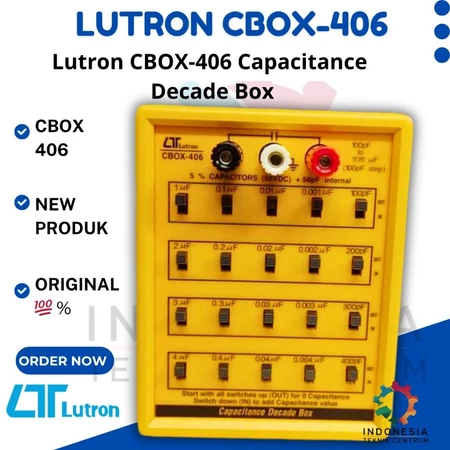

Lutron CBOX-406 Capacitance Decade Box
Made in Taiwan
FEATURES
* Pocket size, offering accurate, reliable performance.
* 100 pF to 11,111 uF, wide range and high resolution ( 100 pF per step ), practical and versatile tools.
* With five decades of capacitance.
* Slide switches that allow the user to simply add or subtract for desired value.
* Terminals with multi way binding posts, one to switch shield case.
* ABS plastic housing case, rugged components.
* Applications :
General applications
Troubleshooting, maintenance
Education and Vocational training
Production line testing
Radio and TV services
Working standards
Research design & develop
Physics laboratory work
SPECIFICATIONS
Range: 100 pF to 11,111 uF ( 100 pF per step )
Accuracy: 5% capacitors used throughout.
@ < 1 uF, 1 KHz test frequency
@ >= 1 uF, 100 Hz test frequency
Voltage Limit: 50 V DC, non-polarized capacitors.
Internal Residual Capacitance : 50 pF max.
Power Supply : None.
Operating temperature : 0 to 50 ℃
Dimension: 14.7 cm x 11.7 cm x 5.5 cm.
Lutron CBOX-405, accessories yang termasuk:
* Operation Manual
* Kartu Certificate
Lutron CBOX-406 Capacitance Decade Box adalah alat bantu pengujian elektronik yang digunakan untuk menghasilkan nilai kapasitansi secara terkontrol melalui pilihan pengaturan bertingkat. Alat ini dirancang untuk membantu teknisi, engineer, laboratorium, teknisi servis, maupun praktisi elektronika dalam melakukan pengujian, simulasi, kalibrasi, dan eksperimen rangkaian elektronik yang membutuhkan nilai kapasitansi tertentu.
Dengan konsep Capacitance Decade Box, pengguna dapat memilih nilai kapasitansi sesuai kebutuhan pengujian tanpa harus mengganti kapasitor satu per satu. Hal ini membuat proses eksperimen dan troubleshooting rangkaian menjadi lebih praktis, terstruktur, dan efisien.
Fungsi Lutron CBOX-406
Lutron CBOX-406 dapat dimanfaatkan untuk berbagai kebutuhan pengukuran dan pengujian elektronika, antara lain:
- Simulasi nilai kapasitor pada rangkaian elektronik.
- Pengujian respons rangkaian terhadap perubahan nilai kapasitansi.
- Membantu proses troubleshooting rangkaian elektronik.
- Pengujian dan eksperimen komponen kapasitor.
- Membantu proses pengembangan dan penelitian rangkaian elektronika.
- Digunakan sebagai sumber nilai kapasitansi yang dapat dipilih sesuai kebutuhan pengujian.
- Mendukung kegiatan praktikum dan pembelajaran elektronika di laboratorium.
Kelebihan dan Keunggulan Lutron CBOX-406
1. Pengaturan Kapasitansi Bertingkat
Sebagai capacitance decade box, CBOX-406 memungkinkan pengguna memilih nilai kapasitansi melalui sistem pengaturan bertingkat sehingga proses simulasi menjadi lebih praktis.
2. Praktis untuk Pengujian Elektronika
Pengguna tidak perlu terus-menerus mengganti kapasitor dengan nilai berbeda ketika melakukan eksperimen. Satu unit decade box dapat digunakan untuk mencoba berbagai konfigurasi nilai kapasitansi.
3. Mendukung Proses Troubleshooting
Perubahan nilai kapasitansi dapat digunakan untuk mengetahui pengaruh kapasitor terhadap karakteristik suatu rangkaian. Hal ini membantu teknisi dalam proses pemeriksaan dan troubleshooting.
4. Cocok untuk Laboratorium dan Workshop
Lutron CBOX-406 dapat digunakan sebagai alat bantu pada laboratorium elektronika, workshop teknisi, institusi pendidikan, maupun area penelitian dan pengembangan.
5. Mempermudah Eksperimen Rangkaian
Pemilihan nilai kapasitansi secara bertahap membuat proses eksperimen lebih sistematis, terutama ketika pengguna perlu mengamati perubahan performa rangkaian akibat perubahan nilai kapasitor.
6. Mendukung Pengembangan Produk Elektronik
Dalam proses desain dan pengembangan rangkaian, capacitance decade box dapat digunakan untuk melakukan pengujian berbagai nilai kapasitansi sebelum menentukan komponen kapasitor yang sesuai untuk desain akhir.
Manfaat Lutron CBOX-406
Lutron CBOX-406 memberikan manfaat terutama pada efisiensi proses pengujian. Teknisi atau engineer dapat melakukan simulasi berbagai nilai kapasitansi menggunakan satu perangkat, sehingga pekerjaan eksperimen dapat dilakukan dengan lebih mudah dibandingkan harus menyediakan banyak kapasitor dengan nilai yang berbeda.
Alat ini juga dapat membantu proses pembelajaran karena pengguna dapat melihat secara langsung perubahan karakteristik rangkaian ketika nilai kapasitansi diubah.
Aplikasi Penggunaan
Lutron CBOX-406 Capacitance Decade Box dapat digunakan pada:
- Laboratorium elektronika.
- Laboratorium pendidikan dan praktikum.
- Workshop teknisi elektronik.
- Penelitian dan pengembangan (R&D).
- Pengujian rangkaian elektronik.
- Desain dan prototyping perangkat elektronik.
- Troubleshooting rangkaian.
- Eksperimen komponen pasif.
- Pengujian karakteristik rangkaian yang berkaitan dengan kapasitansi.
Mengapa Memilih Lutron CBOX-406?
Lutron CBOX-406 merupakan solusi praktis bagi pengguna yang membutuhkan alat bantu untuk simulasi dan pengujian kapasitansi. Dengan sistem pemilihan kapasitansi bertingkat, perangkat ini dapat membantu mempercepat proses eksperimen, troubleshooting, penelitian, maupun pengembangan rangkaian elektronik.
Untuk memperoleh informasi spesifikasi teknis, rentang kapasitansi, akurasi, dan konfigurasi terminal yang paling sesuai, pastikan mengacu pada datasheet atau spesifikasi resmi Lutron untuk tipe CBOX-406.
Kesimpulan
Lutron CBOX-406 Capacitance Decade Box merupakan alat bantu yang dirancang untuk kebutuhan simulasi, eksperimen, dan pengujian nilai kapasitansi pada rangkaian elektronik. Perangkat ini dapat membantu teknisi, engineer, laboratorium, dan praktisi elektronika dalam menguji berbagai kondisi rangkaian secara lebih praktis dan sistematis.
Dengan aplikasi yang luas untuk testing, troubleshooting, prototyping, penelitian, pendidikan, dan pengembangan rangkaian elektronik, Lutron CBOX-406 dapat menjadi salah satu perangkat pendukung dalam pekerjaan pengujian elektronika.
